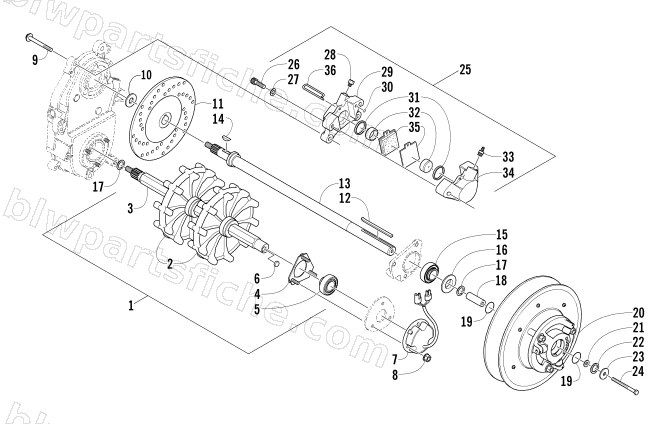

2005 Arctic Cat SABERCAT 500 LX — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2005 SABERCAT 500 LX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-114 | TRACK/DRIVE-ASSY(S-CAT)-REV | 1 | $274.95 | |
| 2 | 1602-510 | SPROCKET,DRIVE-9T 7.15 (.125" GROOVE) | 1 | $55.95 | |
| 3 | 1602-551 | SHAFT, DRIVE-REV-1 1/16" | 1 | $430.95 | |
| 4 | 0702-412 | FLANGE, BEARING-INNER ASSY | 1 | $30.95 | |
| 5 | 1602-374 | BEARING,1.00-DRIVE SHAFT | 1 | $136.95 | |
| 6 | 0630-167 | MAGNET,DISC-.438 | 1 | $15.11 | |
| 7 | 0630-165 | REGULATOR, VOLTAGE-3 WIRE | 1 | $129.95 | |
| 8 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 9 | 8020-315 | SCREW,CAP-HFH 7/16-14 X1.50 G5 Z&Y | 1 | $2.75 | |
| 10 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 11 | 1602-205 | DISC, BRAKE-8-5/8 | 1 | $174.95 | |
| 12 | 0101-076 | KEY 3/16 X 1/4 X 3 | 1 | $2.75 | |
| 13 | 0702-506 | SHAFT, DRIVEN-ASSY | 1 | $275.95 | |
| 14 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 15 | 0148-224 | COVER,MOVEABLE-SHEAVE | 1 | $63.95 | |
| 16 | 0148-225 | COVER,STATIONARY SHEAVE | 1 | $26.95 | |
| 17 | 0623-914 | SCREW,SELF TAP THD LK-TSPNH 10-24X.375 | 1 | $0.26 | |
| 17 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 18 | 0648-042 | SHAFT,STUB-DRIVEN (1.60") | 1 | $22.01 | |
| 19 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 20 | 0726-170 | CLUTCH, DRIVEN-ASSY (500 AA) | 1 | $759.95 | |
| 21 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 24 | 8002-139 | SCREW,CAP-HH 5/16-18 X2.50 G5 Z&Y | 1 | $1.95 | |
| 25 | 0602-829 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $437.95 | |
| 26 | 1623-352 | SCREW,CAP-TXSH 3/8-16 X 2.00 ZINC | 1 | $3.44 | |
| 27 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 28 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 30 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 31 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 32 | 0602-708 | PISTON | 1 | $81.95 | |
| 33 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 35 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 |
