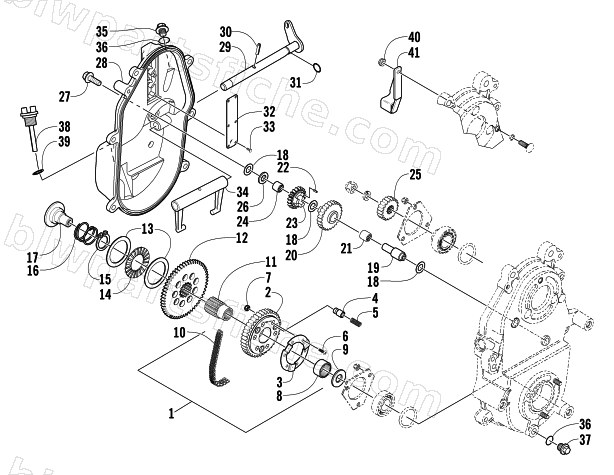

2005 Arctic Cat KING CAT 900 EFI EARLY BUILD — DRIVE/REVERSE DROPCASE ASSEMBLY (Optional)
2005 KING CAT 900 EFI EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 3639-527 | KIT, REVERSE 19/43 15W-STEP | 1 | $649.95 | |
| 1 | 0702-494 | SPROCKET,ASSY-43T X 15 WIDE | 1 | $377.95 | |
| 3 | 0602-144 | RETAINER,SPRING | 1 | $13.73 | |
| 4 | 0602-133 | PIN,SLIP-.993 LG | 1 | $17.87 | |
| 5 | 0602-138 | SPRING,COMPRESSION-REVERSE | 1 | $3.02 | |
| 6 | 0623-182 | SCREW,CAP-HSBH 10-32 X .875 | 1 | $0.26 | |
| 7 | 0123-430 | NUT,FLEX,LOCK 10-32 | 1 | $2.61 | |
| 8 | 0602-016 | BEARING,J-2012 DC-1.250 | 1 | $23.39 | |
| 9 | 0602-012 | SPACER, EXT SHAFT-1.0 X 2.0 X .155TH | 1 | $19.25 | |
| 10 | 0602-972 | CHAIN, 72P (15 WIDE) | 1 | $142.95 | |
| 10 | 0602-968 | CHAIN,70P (15 WIDE) | 1 | $142.95 | |
| 11 | 1602-048 | SHAFT, EXTENSION | 1 | $129.95 | |
| 12 | 0702-048 | GEAR, 55T REVERSE-ASSY | 1 | $429.95 | |
| 13 | 0602-023 | WASHER,THRUST-2.25 | 1 | $15.11 | |
| 14 | 0602-022 | BEARING,THRUST | 1 | $23.39 | |
| 15 | 0602-024 | RING,RETAINING | 1 | $3.99 | |
| 16 | 0602-028 | SPRING, RETURN | 1 | $22.01 | |
| 17 | 0638-881 | KIT, REVERSE DRIVE ADAPTER | 1 | $51.95 | |
| 18 | 0602-215 | WASHER, THRUST-.625 ID X.030 X 1.105OD | 1 | $3.85 | |
| 19 | 0602-872 | SHAFT, REVERSE IDLER | 1 | $113.95 | |
| 20 | 0702-371 | SPROCKET, 20T IDLER ASSY | 1 | $283.95 | |
| 20 | 0702-322 | SPROCKET, 24T - IDLER ASSY | 1 | $205.95 | |
| 21 | 0602-205 | BEARING, CAGED-.875 X 1.00 | 1 | $38.95 | |
| 22 | 0602-366 | PIN, ALIGNING-IDLERS | 1 | $1.37 | |
| 23 | 0702-365 | GEAR, 19T IDLER - ASSY | 1 | $178.95 | |
| 24 | 1602-045 | BEARING,DC-.625 X .625 | 1 | $19.25 | |
| 25 | 1602-383 | SPROCKET,PM-19T (15 WIDE) | 1 | $82.95 | |
| 26 | 1602-044 | WASHER, THRUST-.625 ID X .126 X 1.125 OD | 1 | $13.73 | |
| 27 | 8020-130 | SCREW,CAP-HFH 5/16-18 X0.75 G5 Z&Y | 1 | $0.95 | |
| 28 | 0702-493 | COVER, DROPCASE-REV-ASSY | 1 | $268.95 | |
| 29 | 0702-492 | SHAFT,SHIFT FORK-PTD BLK | 1 | $43.95 | |
| 30 | 0623-542 | PIN,SPRING-3/16 X 7/8 COILED BLK | 1 | $1.92 | |
| 31 | 0602-021 | SEAL,O-RING .50 OD | 1 | $0.54 | |
| 32 | 1602-151 | COVER, OIL VENT - REVERSE | 1 | $38.95 | |
| 33 | 0623-081 | SCREW,SELF TAP-PHPNH 8-32X.31 F Z&Y | 1 | $0.26 | |
| 34 | 0602-085 | FORK,SHIFT-MACHINED | 1 | $96.95 | |
| 35 | 0623-293 | PLUG, DRAIN | 1 | $2.61 | |
| 36 | 1602-213 | O-RING,2-013 | 1 | $0.40 | |
| 37 | 0602-479 | PLUG, DRAIN-MAGNETIC | 1 | $22.01 | |
| 38 | 0602-483 | STICK, CHECK-OIL LEVEL-REV. | 1 | $41.95 | |
| 39 | 0670-183 | O-RING, 5/8 X 13/16 OD | 1 | $0.26 | |
| 40 | 0623-122 | NUT ,FLEX LOCK-THIN 1/4-20 | 1 | $1.50 | |
| 41 | 2602-078 | BRKT, CHAIN BACKING-20 T | 1 | $21.95 | |
| 41 | 0702-553 | BRACKET, CHAIN BACKING-WELDT(0602-466) | 1 | $56.95 |
