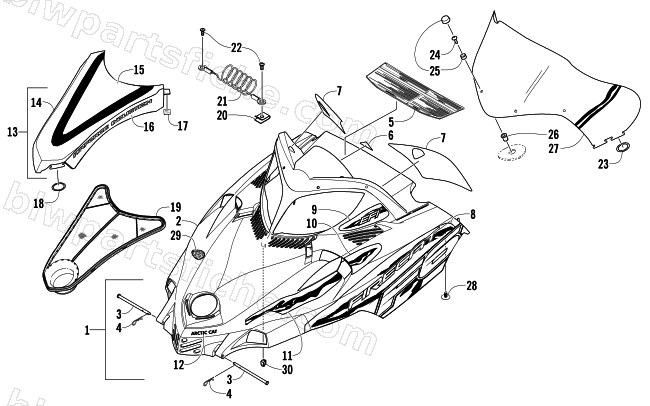

2005 Arctic Cat FIRECAT 600 EFI SNO PRO — HOOD AND WINDSHIELD ASSEMBLY
2005 FIRECAT 600 EFI SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-641 | HOOD W/DECALS-GRN (F6 EFI) | 1 | $1,344.95 | |
| 1 | 1718-659 | HOOD W/DECALS-ORN (F6 EFI) | 1 | $1,344.95 | |
| 2 | 1718-666 | HOOD W/O DECALS-PEARL CAT GRN | 1 | $1,090.95 | |
| 2 | 1718-638 | HOOD W/O DECALS-ORN | 1 | $1,242.95 | |
| 3 | 1623-026 | PIN,CLEVIS-1/4 | 1 | $33.95 | |
| 4 | 0623-847 | CLIP, HAIRPIN | 1 | $0.95 | |
| 5 | 4611-496 | DECAL, CAUTION/WARNING | 1 | $39.95 | |
| 7 | 5611-998 | DECAL,HOOD-CONSOLE RH | 1 | $88.95 | |
| 7 | 5611-999 | DECAL,HOOD-CONSOLE LH | 1 | $72.95 | |
| 8 | 5611-950 | DECAL,HOOD-LWR GRN RH "F6" | 1 | $167.95 | |
| 8 | 5611-951 | DECAL,HOOD-LWR GRN LH "F6" | 1 | $165.95 | |
| 8 | 6611-210 | DECAL,HOOD-LWR ORG RH "F6" | 1 | $193.95 | |
| 8 | 6611-211 | DECAL,HOOD-LWR ORG LH "F6" | 1 | $171.95 | |
| 9 | 5611-954 | DECAL,HOOD LIGHT-GRN RH "EFI" | 1 | $27.95 | |
| 9 | 5611-955 | DECAL,HOOD LIGHT-GRN LH "EFI" | 1 | $27.95 | |
| 9 | 6611-214 | DECAL,HOOD LIGHT-ORG RH "EFI" | 1 | $106.95 | |
| 9 | 6611-215 | DECAL,HOOD LIGHT-ORG LH "EFI" | 1 | $106.95 | |
| 10 | 5611-958 | DECAL,HOOD-VENT GRN UPR RH | 1 | $22.01 | |
| 10 | 5611-959 | DECAL,HOOD-VENT GRN UPR LH | 1 | $22.01 | |
| 10 | 6611-218 | DECAL,HOOD-VENT ORG UPR RH | 1 | $90.95 | |
| 10 | 6611-219 | DECAL,HOOD-VENT ORG UPR LH | 1 | $88.95 | |
| 11 | 5611-960 | DECAL,HOOD-VENT GRN LWR RH | 1 | $36.95 | |
| 11 | 5611-961 | DECAL,HOOD-VENT GRN LWR LH | 1 | $150.95 | |
| 11 | 6611-220 | DECAL,HOOD-VENT ORG LWR RH | 1 | $158.95 | |
| 11 | 6611-221 | DECAL,HOOD-VENT ORG LWR LH | 1 | $88.95 | |
| 12 | 3611-187 | DECAL, HOOD-"ARCTIC CAT"-BLK | 1 | $26.95 | |
| 13 | 1718-654 | COVER, HOOD-BLK W/GRN DECALS | 1 | $298.95 | |
| 13 | 1718-662 | COVER, HOOD-BLK W/ORN DECALS | 1 | $307.95 | |
| 14 | 2706-031 | COVER,HOOD-SNOW SEPERATOR-PTD BLK | 1 | $574.95 | |
| 15 | 6611-001 | DECAL,COVER-CREST | 1 | $49.95 | |
| 16 | 5611-944 | DECAL,COVER-GRN RH | 1 | $33.95 | |
| 16 | 5611-945 | DECAL,COVER-GRN LH | 1 | $33.95 | |
| 16 | 6611-206 | DECAL,COVER-ORG RH | 1 | $33.95 | |
| 16 | 6611-207 | DECAL,COVER-ORG LH | 1 | $33.95 | |
| 17 | 2606-007 | FOIL, PROTECTIVE | 1 | $1.78 | |
| 18 | 2606-801 | O-RING,HOOD | 1 | $5.92 | |
| 19 | 3606-150 | SCREEN,HOOD-AIR INTAKE | 1 | $79.95 | |
| 20 | 1623-052 | NUT,U | 1 | $0.95 | |
| 21 | 2606-726 | CABLE,HOOD-17.00 | 1 | $20.63 | |
| 22 | 0623-302 | SCREW,SELF TAP-HWH #12X1/2 TYPE | 1 | $0.26 | |
| 23 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 24 | 0623-902 | SCREW, MACH-PHTRH-10-32X5/8-ZY | 1 | $0.95 | |
| 25 | 0124-054 | SNAP CAP W/WASHER | 1 | $1.23 | |
| 26 | 0623-845 | NUT, EXP,10-32 | 1 | $2.47 | |
| 27 | 3606-458 | WINDSHIELD,BLK-W/GRN FIRE | 1 | $236.95 | |
| 27 | 3606-582 | WINDSHIELD,BLK-W/ORG FIRE | 1 | $228.95 | |
| 28 | 0623-544 | PLUG, CHRISTMAS TREE | 1 | $0.54 | |
| 29 | 0617-466 | FOAM,HOOD | 1 | $215.95 | |
| 30 | 0123-394 | CLIP CABLE | 1 | $1.37 |
