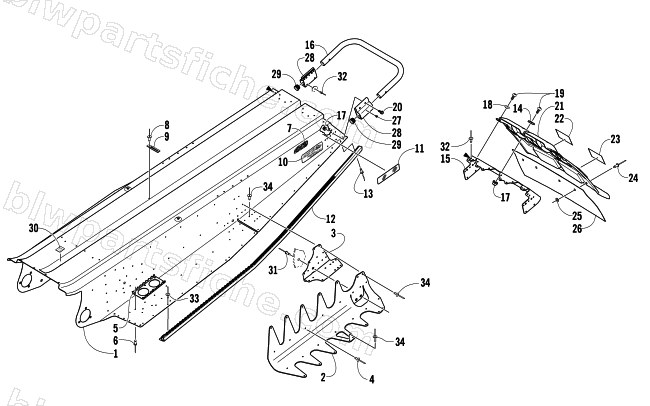

2005 Arctic Cat AC SNO PRO MOD — TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLIES
2005 AC SNO PRO MOD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-879 | TUNNEL, S/P ASSY-'05 S.P.-PTD BLK | 1 | $561.95 | |
| 2 | 2706-708 | BRACKET,SUSP MTG-RT REAR-PTD BLK | 1 | $217.95 | |
| 2 | 2706-709 | BRACKET,SUSP MTG-LH REAR-PTD BLK | 1 | $163.95 | |
| 3 | 2706-940 | PLATE,BACKING-RH PTD BLK | 1 | $45.95 | |
| 3 | 2706-941 | PLATE,BACKING-LH PTD BLK | 1 | $51.95 | |
| 4 | 0623-072 | RIVET,SOLID ALUM-156 X370 | 1 | $0.15 | |
| 5 | 2706-700 | GRIP PLATE-PTD BLK | 1 | $17.87 | |
| 6 | 8060-628 | RIVET,BLIND-DH AA66 BLK | 1 | $1.23 | |
| 7 | 6611-633 | DECAL,TUNNEL-"440" | 1 | $31.95 | |
| 8 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 9 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 10 | 5611-939 | DECAL,A/C GENUINE LUBRICANTS | 1 | $19.95 | |
| 11 | 0411-647 | DECAL,REFLECTOR-RED | 1 | $4.95 | |
| 12 | 3706-106 | ROLL,TUNNEL-RH-FORMED-PTD BLK | 1 | $90.95 | |
| 12 | 3706-107 | ROLL,TUNNEL-LH-FORMED-PTD BLK | 1 | $81.95 | |
| 13 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 14 | 3706-061 | HOLDDOWN,SNOWFLAP-PTD BLK | 1 | $17.87 | |
| 15 | 3706-108 | PLATE,TUNNEL-CLOSE OFF-PTD BLK | 1 | $142.95 | |
| 17 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 18 | 1623-242 | WASHER,BACKING-7MM IDX11/8OD-BLK | 1 | $2.47 | |
| 19 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 20 | 8020-041 | SCREW,CAP-HFH 1/4-20 X 0.875 Z&Y | 1 | $6.47 | |
| 21 | 2706-590 | SNOWFLAP-MACH | 1 | $133.95 | |
| 22 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 23 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 24 | 8061-628 | RIVET,BLIND-LF AA66 BLACK | 1 | $0.95 | |
| 25 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 26 | 3606-226 | EXTENSION,SNOWFLAP | 1 | $23.95 | |
| 27 | 0623-081 | SCREW,SELF TAP-PHPNH 8-32X.31 F Z&Y | 1 | $0.26 | |
| 28 | 3706-105 | BRKT,MTG-REAR BUMPER-PTD BLK | 1 | $35.95 | |
| 29 | 0603-049 | CAP, SPINDLE | 1 | $0.68 | |
| 30 | 2606-007 | FOIL, PROTECTIVE | 1 | $1.78 | |
| 31 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 32 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 33 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 34 | 0623-806 | RIVET, SOLID-.156 X.437-ALUM | 1 | $0.26 |
