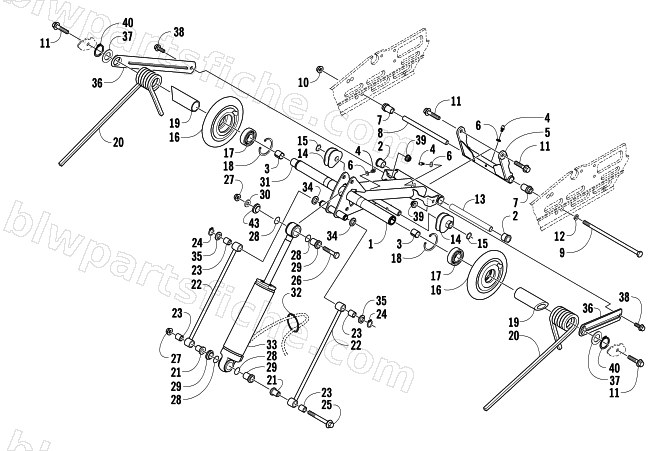

REAR SUSPENSION REAR ARM ASSEMBLY
2005 AC SNO PRO MOD
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1704-546 | IDLER ARM-ASSY | 1 | $309.95 | |
| 2 | 1604-100 | BUSHING,FLARED-BRONZE (.628 ID) | 1 | $6.75 | |
| 3 | 2604-147 | BEARING,GARLOCK-11DU14 | 1 | $8.21 | |
| 4 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 5 | 1704-368 | ARM,REAR-FABR | 1 | $108.95 | |
| 6 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 7 | 1604-307 | AXLE,SERRATED-REAR ARM (NO BEARING) | 1 | $54.95 | |
| 8 | 2604-665 | TUBE,AXLE-REAR ARM | 1 | $29.95 | |
| 9 | 0623-907 | SCREW, CAP-HH 3/8-16X10.0 GR5 Z&Y | 1 | $4.26 | |
| 10 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 11 | 8020-225 | SCREW,CAP-HFH 3/8-16 X 1.50 Z&Y | 1 | $1.78 | |
| 12 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 13 | 2604-973 | AXLE,ALUM-.684 X 6.817 | 1 | $51.95 | |
| 14 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 14 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 15 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 16 | 2604-143 | WHEEL,IDL-5.35 W/1" ID (NO INSR) | 1 | $53.95 | |
| 17 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 18 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 19 | 2604-931 | SLEEVE,SPRING | 1 | $5.95 | |
| 20 | 1704-382 | SPRING,SUSPENSION-RH LIGHT-PTD BLK | 1 | $145.95 | |
| 20 | 1704-383 | SPRING,SUSPENSION-LH LIGHT-PTD BLK | 1 | $145.95 | |
| 20 | 1704-384 | SPRING,SUSPENSION-RH HEAVY-PTD BLK | 1 | $144.95 | |
| 20 | 1704-385 | SPRING,SUSPENSION-LH HEAVY-PTD BLK | 1 | $144.95 | |
| 22 | 1704-377 | LINK,REAR SHOCK-FABR | 1 | $53.95 | |
| 23 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 | |
| 24 | 0623-237 | SNAP RING,EXTL-5/8 DIA | 1 | $1.92 | |
| 25 | 8026-234 | SCREW,CAP-HFH 3/8-16 X 4 GR8 Z&Y | 1 | $3.85 | |
| 26 | 1623-120 | SCREW,CAP-HH 3/8-16X1.94 GR 5 Z&Y | 1 | $13.73 | |
| 27 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 28 | 2604-698 | O-RING,5/8ID X 7/8OD | 1 | $0.40 | |
| 29 | 1604-662 | SPACER,SS SPHERICAL BEARING-RR ARM | 1 | $22.01 | |
| 30 | 0623-664 | WASHER,FLAT 1.00X.390X.164 Z&Y | 1 | $1.23 | |
| 31 | 2604-139 | AXLE,INNER CARRIAGE | 1 | $89.95 | |
| 32 | 1604-935 | SUPPORT, HOSE -REAR ARM (O-RING) | 1 | $4.26 | |
| 33 | 1704-350 | SHOCK,REAR ARM | 1 | $923.95 | |
| 34 | 1623-384 | WASHER,URETHANE-.180X1.00X.165 | 1 | $12.35 | |
| 35 | 1623-389 | WASHER,FLAT-.641 X .900 X .060 Z&Y | 1 | $1.37 | |
| 36 | 2604-902 | BRACE,SUPPORT-IDLER ARM | 1 | $50.95 | |
| 37 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 38 | 8020-132 | SCREW,CAP-HFH 5/16-18 X1.00 G5 Z&Y | 1 | $1.95 | |
| 39 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 40 | 1623-388 | RING,RETAINING-EXTERNAL-25MM | 1 | $1.64 |
