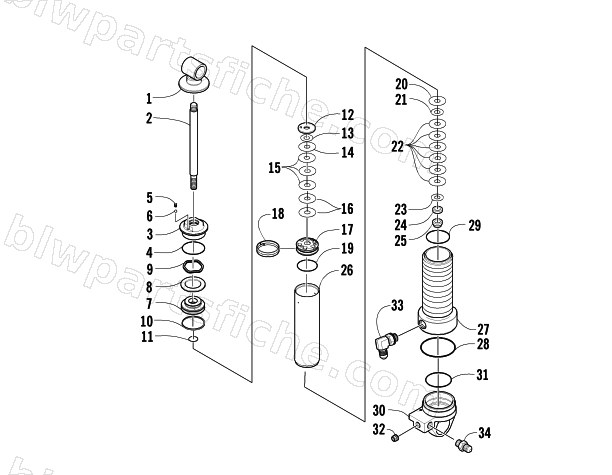

2005 Arctic Cat AC SNO PRO MOD — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2005 AC SNO PRO MOD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1704-349 | SHOCK,FRONT ARM | 1 | $778.95 | |
| 0 | 3639-107 | REBUILD, KIT- FOX REAR SUSP-CROSSLINK | 1 | $93.95 | |
| 1 | 0604-625 | EYELET, SHOCK-ASSY | 1 | $95.95 | |
| 2 | 2604-529 | SHAFT,.498 X 6.690 X 1.20 | 1 | $153.95 | |
| 3 | 2604-568 | BEARING,.498-FRT ARM ASSY | 1 | $184.95 | |
| 7 | 1704-262 | PISTON,SEPARATOR-ASSY | 1 | $93.95 | |
| 12 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 13 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 14 | 0603-334 | VALVE, .800X.008 (3/8ID) | 1 | $12.95 | |
| 15 | 0603-891 | VALVE, SHOCK 1.300 X.012 | 1 | $12.95 | |
| 16 | 0603-890 | VALVE, SHOCK 1.300 X.015(3/8ID) | 1 | $6.95 | |
| 17 | 2604-965 | PISTON,DAMPING-1.459 BORE-.041 ORIFICE | 1 | $114.95 | |
| 20 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 21 | 0603-331 | VALVE, .700X.008(3/8ID) | 1 | $6.95 | |
| 22 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 23 | 0603-880 | VALVE, SHOCK .900 X.012(040-12-090) | 1 | $12.95 | |
| 24 | 2604-966 | WASHER,TOP OUT-.950OD X .378ID X .050TH | 1 | $4.95 | |
| 25 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 26 | 2604-942 | BODY,SHOCK-5.59 | 1 | $193.95 | |
| 27 | 2604-941 | SLEEVE,ADJUSTER-W/O-RINGS | 1 | $331.95 | |
| 28 | 0604-809 | O-RING | 1 | $4.95 | |
| 29 | 0604-810 | O-RING | 1 | $4.95 | |
| 30 | 2604-909 | CAP,BODY-1.459 ASSY | 1 | $271.95 | |
| 31 | 0603-438 | O-RING -END CAP | 1 | $4.95 | |
| 32 | 2604-207 | PLUG,BRASS-1/8-27 | 1 | $22.95 | |
| 33 | 2604-943 | FITTING,ELBOW-90 DEG | 1 | $36.95 | |
| 34 | 2604-944 | FITTING,ADAPTER-STRAIGHT HIGH FLOW | 1 | $60.95 |
