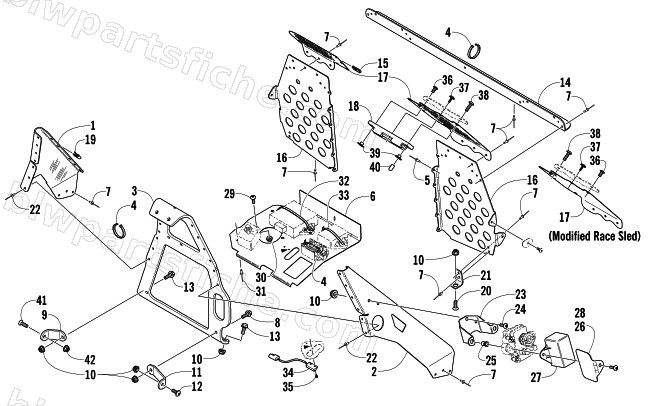

2005 Arctic Cat AC SNO PRO MOD — FOOTREST AND STEERING SUPPORT ASSEMBLY
2005 AC SNO PRO MOD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0707-914 | SUPPORT,STEERING-RH-PTD BLK | 1 | $92.95 | |
| 2 | 0707-915 | SUPPORT,STEERING-LH-PTD BLK | 1 | $92.95 | |
| 3 | 1707-024 | SUPPORT,STEERING-FRT(05 MOD)PTD BLK | 1 | $331.95 | |
| 4 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 5 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 6 | 3606-491 | PLATE,ELECTRICAL | 1 | $55.95 | |
| 7 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 8 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 9 | 3706-124 | SUPPORT,SIDE PLATE-PTD BLK | 1 | $22.01 | |
| 10 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 11 | 0607-779 | SUPPORT,SIDE PLATE-LH | 1 | $17.95 | |
| 12 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 13 | 8020-041 | SCREW,CAP-HFH 1/4-20 X 0.875 Z&Y | 1 | $6.47 | |
| 14 | 0707-919 | SUPPORT,FOOTREST-PTD BLK | 1 | $36.95 | |
| 15 | 1623-052 | NUT,U | 1 | $0.95 | |
| 16 | 3706-112 | FOOTREST,RH-PTD BLK | 1 | $112.95 | |
| 16 | 3706-113 | FOOTREST,LH-PTD BLK | 1 | $112.95 | |
| 17 | 3706-034 | SUPPORT,CONSOLE-RH PTD BLK | 1 | $67.95 | |
| 17 | 3706-035 | SUPPORT,CONSOLE-LH PTD BLK | 1 | $58.95 | |
| 18 | 3606-968 | MOUNT,CUTCH GUARD-PLASTIC-MACH | 1 | $26.95 | |
| 19 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 20 | 0623-962 | SCREW,MACH HSFH 1/4-20X.75 Z&Y | 1 | $1.09 | |
| 21 | 2706-696 | SUPPORT,GUSSET-FOOTREST-PTD | 1 | $15.11 | |
| 22 | 1623-206 | RIVET,3/16 HUCK-M9 | 1 | $2.06 | |
| 23 | 3606-094 | PLATE,MTG-SERVO MOTOR | 1 | $58.95 | |
| 24 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 25 | 0623-582 | INSERT, A L SERIES (1/4-20) | 1 | $3.16 | |
| 26 | 4606-130 | PLATE,SERVO COVER | 1 | $64.95 | |
| 28 | 8017-584 | SCREW,MACH-TSTRH 1/4-20 X 1 1/4 GR2 Z&Y | 1 | $1.23 | |
| 29 | 8017-577 | SCREW,MACH-TSTRH 1/4-20 X 1/2 GR2 Z&Y | 1 | $1.23 | |
| 30 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 31 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 32 | 0623-144 | TIE,CABLE-17.5 LONG | 1 | $0.54 | |
| 33 | 0123-903 | TIE,CABLE 11.50 | 1 | $0.54 | |
| 34 | 0630-184 | SENSOR,SPEEDO-ASSY | 1 | $55.95 | |
| 35 | 0623-462 | SCREW,TAPTITE-PHPNH 6-32X1/4 W Z&C | 1 | $0.35 | |
| 37 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 38 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 39 | 1623-413 | NUT,T-1/4-20 THDS X .250 LG | 1 | $1.95 | |
| 41 | 1623-419 | SCREW,MACH-HSFH 5/16-18X1.00 | 1 | $1.95 | |
| 42 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 |
