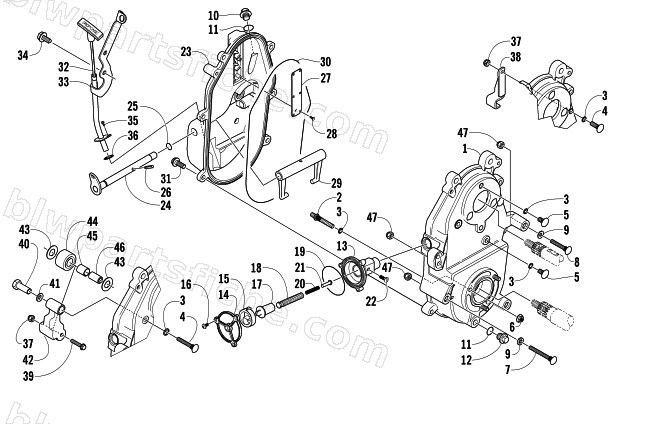

2004 Arctic Cat SABERCAT 600 EFI LX — DROPCASE AND CHAIN TENSION ASSEMBLY
2004 SABERCAT 600 EFI LX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0702-417 | DROPCASE, W/ STUDS-PTD | 1 | $180.95 | |
| 2 | 0623-317 | STUD,5/16-18 RIBBED-DROPCASE | 1 | $20.63 | |
| 3 | 0607-025 | O-RING, STUD | 1 | $1.50 | |
| 4 | 0623-117 | BOLT,RIB NECK-RDH 1/4-20X1.00 Z&Y | 1 | $20.63 | |
| 5 | 0123-523 | BOLT,RIB NECK-RDH 5/16-18X.625 Z&Y | 1 | $3.02 | |
| 6 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 7 | 1623-121 | BOLT,CRG-5/16-18X3.12 GR 2 Z&Y | 1 | $8.21 | |
| 8 | 8011-139 | BOLT,CRG 5/16-18X2.50 GR1 Z&Y | 1 | $1.23 | |
| 9 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 10 | 0623-293 | PLUG, DRAIN | 1 | $2.61 | |
| 11 | 1602-213 | O-RING,2-013 | 1 | $0.40 | |
| 12 | 0602-479 | PLUG, DRAIN-MAGNETIC | 1 | $22.01 | |
| 14 | 0602-645 | COVER,ADJUSTOR HSG | 1 | $88.95 | |
| 15 | 0602-803 | SPRING,POWER-ADJUSTER SHAFT | 1 | $94.95 | |
| 16 | 0623-526 | SCREW,SELF TAP-TSPNH 10-32X.375 TR Z&Y | 1 | $5.65 | |
| 17 | 1602-536 | SHAFT, CHAIN ADJUSTOR | 1 | $21.95 | |
| 18 | 0602-748 | SCREW, CHAIN ADJUSTER | 1 | $53.95 | |
| 19 | 0602-801 | O-RING-COVER-CHAIN ADJUSTER (2-031) | 1 | $1.09 | |
| 20 | 0602-901 | SPRING, COMPRESSION-ADJ SCREW | 1 | $26.95 | |
| 21 | 0602-804 | RIVET,BTNHD 3/16 X 3/4 | 1 | $0.26 | |
| 22 | 0623-541 | SCREW, MACH-HH 10-32 X .25 | 1 | $0.68 | |
| 23 | 1602-221 | COVER, DROPCASE-REVERSE (TUBE DIPSTICK) | 1 | $165.95 | |
| 24 | 0702-291 | SHAFT,SHIFT FORK-PTD BLK | 1 | $63.95 | |
| 25 | 0602-021 | SEAL,O-RING .50 OD | 1 | $0.54 | |
| 26 | 0623-542 | PIN,SPRING-3/16 X 7/8 COILED BLK | 1 | $1.92 | |
| 27 | 1602-151 | COVER, OIL VENT - REVERSE | 1 | $38.95 | |
| 28 | 0623-081 | SCREW,SELF TAP-PHPNH 8-32X.31 F Z&Y | 1 | $0.26 | |
| 29 | 0602-085 | FORK,SHIFT-MACHINED | 1 | $96.95 | |
| 30 | 0602-437 | O-RING,DROPCASE COVER | 1 | $13.73 | |
| 31 | 8020-134 | SCREW,CAP-HFH 5/16-18 X 1.25 G5 Z&Y | 1 | $1.50 | |
| 32 | 1602-533 | DIPSTICK, DROPCASE | 1 | $37.95 | |
| 33 | 0702-537 | TUBE, OIL LEVEL-ASSY | 1 | $44.95 | |
| 34 | 0623-765 | SCREW,SELF TAP-HWH 5/16-18X.625 TT Z&Y | 1 | $1.23 | |
| 35 | 0623-914 | SCREW,SELF TAP THD LK-TSPNH 10-24X.375 | 1 | $0.26 | |
| 36 | 0605-014 | O-RING,RUBBER | 1 | $0.26 | |
| 37 | 0623-122 | NUT ,FLEX LOCK-THIN 1/4-20 | 1 | $1.50 | |
| 38 | 0702-555 | BRACKET, CHAIN BACKING-WELDT(0602-900) | 1 | $110.95 | |
| 38 | 0702-553 | BRACKET, CHAIN BACKING-WELDT(0602-466) | 1 | $56.95 | |
| 39 | 8002-045 | SCREW, CAP-HH 1/4-20 X 1.50 G5 Z&Y | 1 | $0.95 | |
| 40 | 0602-681 | NUT, ROLLER ARM | 1 | $82.95 | |
| 41 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 42 | 0602-675 | ARM, CHAIN ROLLER | 1 | $35.95 | |
| 43 | 0623-525 | WASHER, FLAT-.5 X 1.01 OD HARDENED | 1 | $7.72 | |
| 44 | 0702-129 | ROLLER ASSY-CHAIN TIGHTENER | 1 | $60.95 | |
| 45 | 0602-383 | BEARING,CHAIN TIGHTENER-1/2 ID X .75 | 1 | $3.95 | |
| 46 | 0602-676 | SHAFT, CHAIN ROLLER | 1 | $20.95 | |
| 47 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 |
