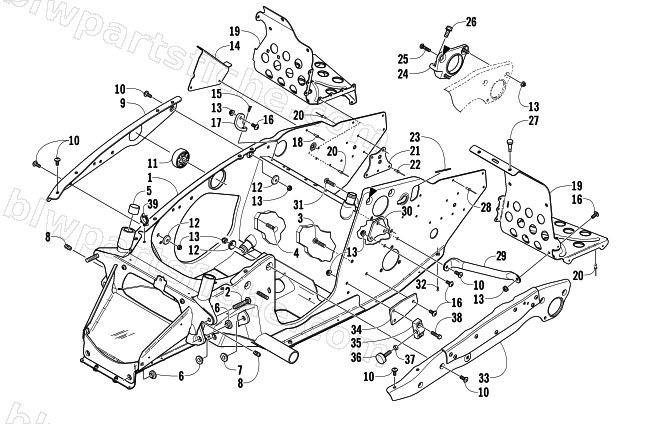

2004 Arctic Cat SABERCAT 600 EFI EXT — FRONT FRAME AND FOOTREST ASSEMBLY
2004 SABERCAT 600 EFI EXT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0707-819 | CHASSIS, S/P ASSY-PTD BLK | 1 | $1,390.95 | |
| 2 | 1623-019 | BOLT,RIB CAR-3/8-16X2.00 | 1 | $3.85 | |
| 3 | 1623-020 | BOLT,RIB CAR-5/16-18X1.62 | 1 | $20.63 | |
| 4 | 1623-212 | BOLT,RIBBED CAR-5/16-18 X 1.37 | 1 | $5.09 | |
| 5 | 0675-161 | BEARING-14DU12 | 1 | $16.49 | |
| 6 | 0607-657 | BUSHING, LOWER- A-ARM | 1 | $2.47 | |
| 7 | 0607-656 | BUSHING, UPPER- A-ARM | 1 | $2.47 | |
| 8 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 9 | 2706-682 | BRACE,SIDE PLATE-RH-PTD BLK | 1 | $47.95 | |
| 10 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 11 | 0608-364 | MOUNT,ENGINE-45 DURO | 1 | $65.95 | |
| 12 | 0623-943 | WASHER,SIDE PLATE BRACE | 1 | $30.95 | |
| 13 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 14 | 2706-552 | GUARD,HOSE-PTD BLK | 1 | $18.95 | |
| 15 | 1623-115 | SCREW,SELF TAP-TSFH 10-16X.750 TYP B | 1 | $0.40 | |
| 16 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 18 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 19 | 2706-550 | FOOTREST-RIGHT PTD BLK | 1 | $113.95 | |
| 19 | 2706-551 | FOOTREST-LEFT PTD BLK | 1 | $124.95 | |
| 20 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 21 | 2706-151 | PLATE,BACKING-FRT ARM-PTD BLK | 1 | $20.63 | |
| 22 | 0623-341 | RIVET,3/16 MONOBOLT (.214/.437) | 1 | $1.23 | |
| 23 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 24 | 0708-433 | BRKT,BEARING SUPPORT- ASSY | 1 | $42.95 | |
| 25 | 0623-117 | BOLT,RIB NECK-RDH 1/4-20X1.00 Z&Y | 1 | $20.63 | |
| 26 | 0623-190 | SCREW,SELF TAP 1/4-20X3/4 TYPE F | 1 | $1.09 | |
| 27 | 3606-178 | BUMPER,RUBBER | 1 | $2.88 | |
| 28 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 29 | 2706-517 | TUBE,BELT GUARD-PTD BLK | 1 | $19.95 | |
| 30 | 0607-725 | PLATE,MTG-SNUBBER | 1 | $74.95 | |
| 31 | 1623-167 | BOLT,RIB CAR-5/16-18X1.125 | 1 | $1.95 | |
| 32 | 1623-018 | SCREW,SELF TAP-TSFH 10-16X.50 TYPE B | 1 | $0.26 | |
| 33 | 2706-561 | BRACE,SIDE PLATE-UPR LH PTD BLK | 1 | $282.95 | |
| 34 | 2606-939 | PLATE,MTG-TORQUE BUMPER | 1 | $5.95 | |
| 35 | 0704-352 | ADJUSTER,TRACK-MACH. | 1 | $24.77 | |
| 36 | 0608-396 | BUMPER,TORQ.{1.55-1.45}-ENGINE-40 DURO | 1 | $13.73 | |
| 37 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 38 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 39 | 1623-171 | CLIP,SNAP | 1 | $2.88 |
