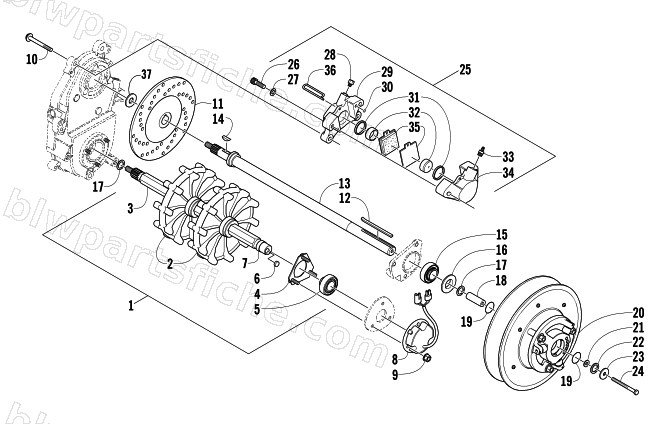

2004 Arctic Cat SABERCAT 600 EFI EXT — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2004 SABERCAT 600 EFI EXT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-110 | TRACK/DRIVE-ASSY (S-CAT EXT) | 1 | $299.95 | |
| 2 | 1602-453 | SPROCKET,DRIVE 9T 7.150(1.125 BAND) | 1 | $52.95 | |
| 3 | 1602-551 | SHAFT, DRIVE-REV-1 1/16" | 1 | $430.95 | |
| 4 | 0702-412 | FLANGE, BEARING-INNER ASSY | 1 | $30.95 | |
| 5 | 1602-374 | BEARING,1.00-DRIVE SHAFT | 1 | $136.95 | |
| 6 | 0630-167 | MAGNET,DISC-.438 | 1 | $15.11 | |
| 8 | 0630-166 | REGULATOR, VOLTAGE-4 WIRE | 1 | $185.95 | |
| 9 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 10 | 8020-315 | SCREW,CAP-HFH 7/16-14 X1.50 G5 Z&Y | 1 | $2.75 | |
| 11 | 1602-205 | DISC, BRAKE-8-5/8 | 1 | $174.95 | |
| 12 | 0101-076 | KEY 3/16 X 1/4 X 3 | 1 | $2.75 | |
| 13 | 0702-506 | SHAFT, DRIVEN-ASSY | 1 | $275.95 | |
| 14 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 15 | 1602-233 | BEARING, 1 W/O LOCK | 1 | $32.95 | |
| 16 | 1602-367 | SPACER,DRIVEN CLUTCH | 1 | $22.01 | |
| 17 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 17 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 18 | 0648-042 | SHAFT,STUB-DRIVEN (1.60") | 1 | $22.01 | |
| 19 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 20 | 0726-174 | CLUTCH,DRIVEN-W/PLATE(58/52/GRN) | 1 | $932.95 | |
| 21 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 22 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 24 | 8002-139 | SCREW,CAP-HH 5/16-18 X2.50 G5 Z&Y | 1 | $1.95 | |
| 25 | 0602-829 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $437.95 | |
| 26 | 8005-679 | SCREW, CAP-HSH 3/8-16X2.50 Z&Y | 1 | $3.85 | |
| 27 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 28 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 30 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 31 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 32 | 0602-708 | PISTON | 1 | $81.95 | |
| 33 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 35 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 |
