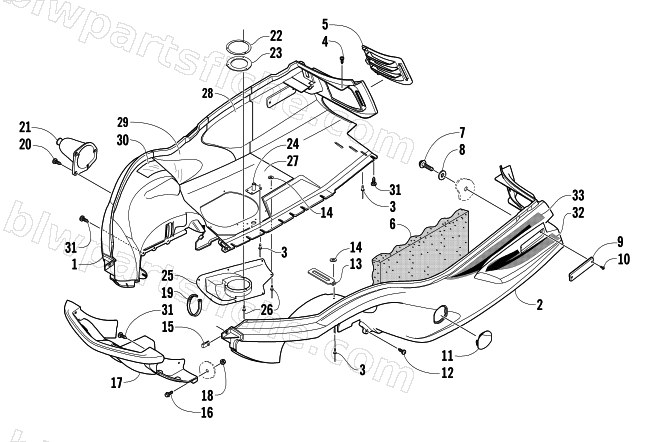

2004 Arctic Cat PANTERA 800 EFI — BELLY PAN AND FRONT BUMPER ASSEMBLY
2004 PANTERA 800 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1706-198 | BELLY PAN, RH-BLK-ROUTED | 1 | $221.95 | |
| 1 | 2706-344 | BELLYPAN, ROUTED-RH-GOLD | 1 | $155.95 | |
| 2 | 1706-141 | BELLY PAN, LH-ROUTED | 1 | $405.95 | |
| 2 | 2706-345 | BELLYPAN, ROUTED-LH-GOLD | 1 | $199.95 | |
| 3 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 4 | 0623-378 | SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y | 1 | $0.26 | |
| 5 | 1606-044 | LOUVER, AIR INTAKE-RH-BLK | 1 | $46.95 | |
| 5 | 1606-045 | LOUVER, AIR INTAKE-LH-BLK | 1 | $46.95 | |
| 5 | 3606-110 | LOUVER, AIR INTAKE-RH GOLD | 1 | $38.95 | |
| 5 | 3606-111 | LOUVER, AIR INTAKE-LH GOLD | 1 | $40.95 | |
| 6 | 0617-315 | FOAM,BELLYPAN LH | 1 | $33.95 | |
| 7 | 0623-647 | SCREW,SELF TAP-HWH 1/4X2.0 A Z&Y | 1 | $0.95 | |
| 8 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 9 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 10 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 11 | 1606-767 | PANEL, CLUTCH ACCESS-BLK | 1 | $33.95 | |
| 12 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 13 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 14 | 0123-149 | WSHR,FLAT 11/64X3/8X.030TH Z&Y | 1 | $2.06 | |
| 15 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 | |
| 16 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 17 | 2606-224 | BUMPER,FR ROUTED | 1 | $152.95 | |
| 18 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 19 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 20 | 0623-564 | SCREW,TAPPING #10 X 1.00 HWH | 1 | $3.57 | |
| 21 | 0605-332 | BOOT,STEERING-DRAG LINK-RH | 1 | $40.95 | |
| 21 | 0605-333 | BOOT,STEERING-DRAG LINK-LH | 1 | $28.95 | |
| 22 | 0712-917 | PLATE,EXH-OUTLET SEAL-PTD BLK | 1 | $19.95 | |
| 23 | 1612-372 | SEAL, EXH,OUTLET | 1 | $17.87 | |
| 24 | 0712-693 | PLATE, DRAIN-PTD BLK | 1 | $102.95 | |
| 26 | 8060-510 | RIVET,BLIND-DH SS58 BLK | 1 | $0.68 | |
| 27 | 2606-374 | FOIL, PROTECTIVE,LOWER REAR | 1 | $30.95 | |
| 28 | 2606-375 | FOIL, PROTECTIVE,UPPER REAR | 1 | $15.11 | |
| 29 | 2606-376 | FOIL, PROTECTIVE,UPPER FRONT | 1 | $27.95 | |
| 30 | 2606-387 | FOIL,PROTECTIVE-LWR FRONT | 1 | $29.95 | |
| 31 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 32 | 5611-218 | DECAL, PAN-LOWER-RH-PANTERA-BLK | 1 | $191.95 | |
| 32 | 5611-219 | DECAL, PAN-LOWER-LH-PANTERA-BLK | 1 | $65.95 | |
| 32 | 5611-160 | DECAL, PAN-LOWER-RH-PANTERA-GOLD | 1 | $64.95 | |
| 32 | 5611-161 | DECAL, PAN-LOWER-LH-PANTERA-GOLD | 1 | $66.95 | |
| 33 | 5611-220 | DECAL, PAN-UPPER-RH-PANTERA-BLK | 1 | $71.95 | |
| 33 | 5611-221 | DECAL, PAN-UPPER-LH-PANTERA-BLK | 1 | $65.95 | |
| 33 | 5611-158 | DECAL, PAN-UPPER-RH-PANTERA-GOLD | 1 | $66.95 | |
| 33 | 5611-159 | DECAL, PAN-UPPER-LH-PANTERA-GOLD | 1 | $68.95 |
