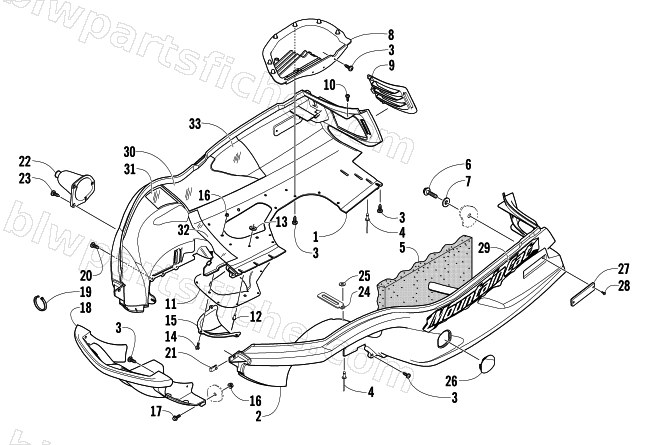

2004 Arctic Cat MOUNTAIN CAT 900 159 — BELLY PAN AND FRONT BUMPER ASSEMBLY
2004 MOUNTAIN CAT 900 159
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2706-358 | BELLYPAN,R/H-BLACK-ROUTED | 1 | $184.95 | |
| 2 | 1706-141 | BELLY PAN, LH-ROUTED | 1 | $405.95 | |
| 3 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 4 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 5 | 0617-315 | FOAM,BELLYPAN LH | 1 | $33.95 | |
| 6 | 0623-647 | SCREW,SELF TAP-HWH 1/4X2.0 A Z&Y | 1 | $0.95 | |
| 7 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 9 | 1606-044 | LOUVER, AIR INTAKE-RH-BLK | 1 | $46.95 | |
| 9 | 1606-045 | LOUVER, AIR INTAKE-LH-BLK | 1 | $46.95 | |
| 10 | 0623-378 | SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y | 1 | $0.26 | |
| 11 | 1612-737 | SHIELD,HEAT-EXHAUST OUTLET | 1 | $51.95 | |
| 12 | 8061-410 | RIVET,BLIND-LF AA58 PLAIN | 1 | $0.95 | |
| 13 | 0623-290 | WASHER,FLAT-#8 X 5/8 X .0747 | 1 | $0.95 | |
| 14 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 15 | 1612-713 | DEFLECTOR,EXHAUST OUTLET | 1 | $49.95 | |
| 16 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 17 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 18 | 2606-224 | BUMPER,FR ROUTED | 1 | $152.95 | |
| 19 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 20 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 21 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 | |
| 22 | 0605-332 | BOOT,STEERING-DRAG LINK-RH | 1 | $40.95 | |
| 22 | 0605-333 | BOOT,STEERING-DRAG LINK-LH | 1 | $28.95 | |
| 23 | 0623-564 | SCREW,TAPPING #10 X 1.00 HWH | 1 | $3.57 | |
| 24 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 25 | 0123-149 | WSHR,FLAT 11/64X3/8X.030TH Z&Y | 1 | $2.06 | |
| 26 | 1606-767 | PANEL, CLUTCH ACCESS-BLK | 1 | $33.95 | |
| 27 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 28 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 29 | 5611-312 | DECAL,BELLYPAN-R/H (GRN) | 1 | $65.95 | |
| 29 | 5611-313 | DECAL,BELLYPAN-L/H (GRN) | 1 | $65.95 | |
| 30 | 2606-376 | FOIL, PROTECTIVE,UPPER FRONT | 1 | $27.95 | |
| 31 | 2606-387 | FOIL,PROTECTIVE-LWR FRONT | 1 | $29.95 | |
| 32 | 0619-206 | TAPE,ALUM FOIL - 6" X 30 FT | 1 | $7.77 | |
| 33 | 2606-375 | FOIL, PROTECTIVE,UPPER REAR | 1 | $15.11 |
