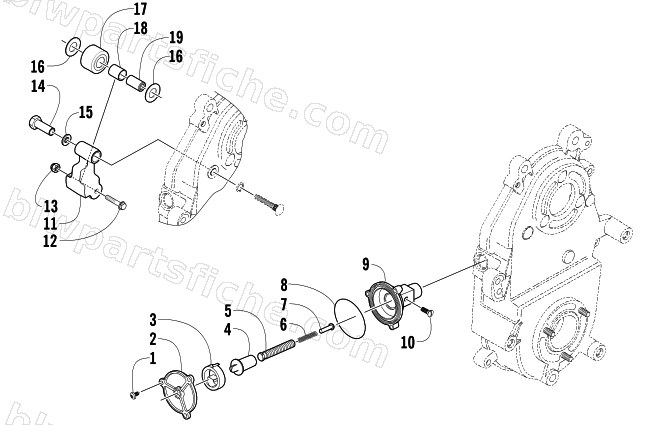

2004 Arctic Cat MOUNTAIN CAT 800 EFI 151 — DROPCASE CHAIN TENSION ASSEMBLY
2004 MOUNTAIN CAT 800 EFI 151
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0623-526 | SCREW,SELF TAP-TSPNH 10-32X.375 TR Z&Y | 1 | $5.65 | |
| 2 | 0602-645 | COVER,ADJUSTOR HSG | 1 | $88.95 | |
| 3 | 0602-803 | SPRING,POWER-ADJUSTER SHAFT | 1 | $94.95 | |
| 4 | 1602-536 | SHAFT, CHAIN ADJUSTOR | 1 | $21.95 | |
| 5 | 0602-748 | SCREW, CHAIN ADJUSTER | 1 | $53.95 | |
| 6 | 0602-901 | SPRING, COMPRESSION-ADJ SCREW | 1 | $26.95 | |
| 7 | 0602-804 | RIVET,BTNHD 3/16 X 3/4 | 1 | $0.26 | |
| 8 | 0602-801 | O-RING-COVER-CHAIN ADJUSTER (2-031) | 1 | $1.09 | |
| 10 | 0623-541 | SCREW, MACH-HH 10-32 X .25 | 1 | $0.68 | |
| 11 | 0602-675 | ARM, CHAIN ROLLER | 1 | $35.95 | |
| 12 | 8002-045 | SCREW, CAP-HH 1/4-20 X 1.50 G5 Z&Y | 1 | $0.95 | |
| 13 | 0623-122 | NUT ,FLEX LOCK-THIN 1/4-20 | 1 | $1.50 | |
| 14 | 0602-681 | NUT, ROLLER ARM | 1 | $82.95 | |
| 15 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 16 | 0623-525 | WASHER, FLAT-.5 X 1.01 OD HARDENED | 1 | $7.72 | |
| 17 | 0702-129 | ROLLER ASSY-CHAIN TIGHTENER | 1 | $60.95 | |
| 18 | 0602-383 | BEARING,CHAIN TIGHTENER-1/2 ID X .75 | 1 | $3.95 | |
| 19 | 0602-676 | SHAFT, CHAIN ROLLER | 1 | $20.95 |
