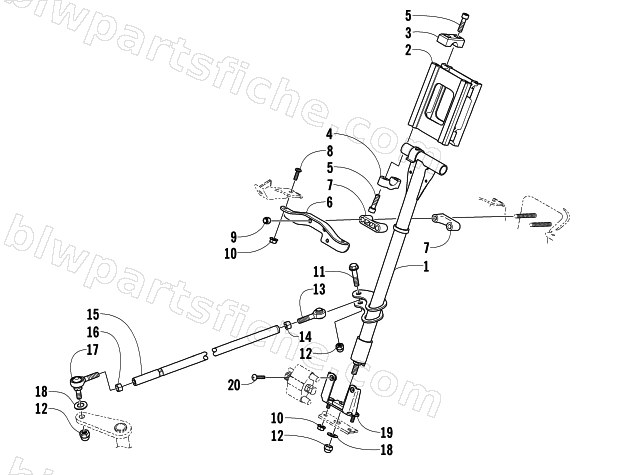

2004 Arctic Cat FIRECAT 700 EFI SNO PRO 1.375 — STEERING POST ASSEMBLY
2004 FIRECAT 700 EFI SNO PRO 1.375
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0705-961 | POST,STEERING-PTD BLK | 1 | $109.95 | |
| 2 | 0605-513 | RISER,4.5 HANDLEBAR-MACH | 1 | $75.95 | |
| 2 | 0605-491 | RISER,5.5 HANDLEBAR-MACH | 1 | $78.95 | |
| 2 | 0605-512 | RISER,6.5 HANDLEBAR-MACH | 1 | $89.95 | |
| 2 | 0605-514 | RISER, HANDLE BAR-MACH- 2.5" | 1 | $70.95 | |
| 3 | 0705-355 | CAP,STEERING ADJUSTER-TOP | 1 | $19.25 | |
| 4 | 0605-676 | CAP,STEERING-(INVESTMENT CAST) | 1 | $37.95 | |
| 5 | 0623-872 | SCREW,CAP-HSH-M8X1.25X30 GR 12.9 BLK&Z | 1 | $2.69 | |
| 6 | 0605-649 | PLATE, RETAINING - STEERING POST | 1 | $18.95 | |
| 7 | 0605-576 | BLOCK,MTG-STEERING POST | 1 | $6.75 | |
| 8 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 9 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 10 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 11 | 8004-225 | SCREW,CAP-HH 3/8-24X1.50 G5 Z&Y | 1 | $1.23 | |
| 12 | 0623-025 | NUT,LOCK3/8-24 NF | 1 | $3.16 | |
| 13 | 1605-010 | ROD END,RH-3/8-24 (3/8 BORE) | 1 | $43.95 | |
| 14 | 0623-294 | NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE | 1 | $0.26 | |
| 15 | 0605-672 | TUBE,TIE ROD-.625 X 21.17" (3/8-24) | 1 | $39.95 | |
| 16 | 0123-917 | NUT, HEX 3/8-24 LH | 1 | $1.37 | |
| 17 | 1605-011 | ROD END,LH-3/8-24 W/STUD | 1 | $43.95 | |
| 18 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 19 | 0705-947 | STOP,STEERING POST/COIL-PTD BLK | 1 | $59.95 | |
| 20 | 8017-402 | SCREW,MACH-TSTRH 10-24X1 GR2 Z&Y | 1 | $1.23 |
