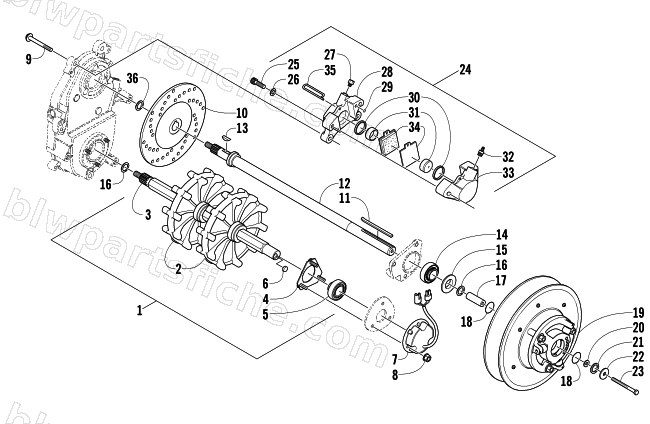

2004 Arctic Cat FIRECAT 600 SNO PRO 1.375 — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2004 FIRECAT 600 SNO PRO 1.375
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-103 | TRACK DRIVE-ASSY | 1 | $362.95 | |
| 2 | 1602-510 | SPROCKET,DRIVE-9T 7.15 (.125" GROOVE) | 1 | $55.95 | |
| 3 | 1602-522 | SHAFT,DRIVE-1 1/16 (04 FIRECAT) | 1 | $355.95 | |
| 4 | 0702-412 | FLANGE, BEARING-INNER ASSY | 1 | $30.95 | |
| 5 | 1602-374 | BEARING,1.00-DRIVE SHAFT | 1 | $136.95 | |
| 6 | 0630-167 | MAGNET,DISC-.438 | 1 | $15.11 | |
| 7 | 0630-170 | REGULATOR,VOLTAGE-W/SENSOR | 1 | $149.95 | |
| 8 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 9 | 8020-315 | SCREW,CAP-HFH 7/16-14 X1.50 G5 Z&Y | 1 | $2.75 | |
| 10 | 1602-205 | DISC, BRAKE-8-5/8 | 1 | $174.95 | |
| 11 | 0101-076 | KEY 3/16 X 1/4 X 3 | 1 | $2.75 | |
| 12 | 0702-515 | SHAFT,DRIVEN-ASSY | 1 | $324.95 | |
| 13 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 14 | 1602-233 | BEARING, 1 W/O LOCK | 1 | $32.95 | |
| 15 | 1602-367 | SPACER,DRIVEN CLUTCH | 1 | $22.01 | |
| 16 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 16 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 17 | 0648-042 | SHAFT,STUB-DRIVEN (1.60") | 1 | $22.01 | |
| 18 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 19 | 0726-178 | CLUTCH,DRIVEN-W/PLATE(58/50/GRN) | 1 | $679.95 | |
| 20 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 21 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 23 | 8002-139 | SCREW,CAP-HH 5/16-18 X2.50 G5 Z&Y | 1 | $1.95 | |
| 24 | 0602-829 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $437.95 | |
| 25 | 8005-679 | SCREW, CAP-HSH 3/8-16X2.50 Z&Y | 1 | $3.85 | |
| 26 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 27 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 29 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 30 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 31 | 0602-708 | PISTON | 1 | $81.95 | |
| 32 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 34 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 |
