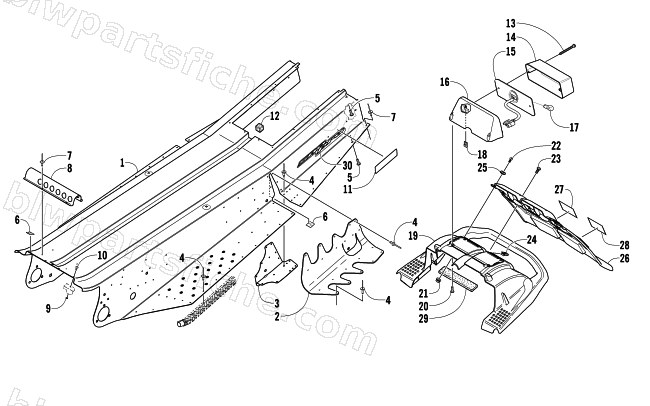

2004 Arctic Cat FIRECAT 600 EFI SNO PRO 1.375 — TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLY
2004 FIRECAT 600 EFI SNO PRO 1.375
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-567 | TUNNEL, S/P ASSY-'04 FIRECAT | 1 | $666.95 | |
| 2 | 2606-616 | BRKT,REAR SUSP MTG - RH | 1 | $169.95 | |
| 2 | 2606-617 | BRKT, REAR SUSP MTG - LH | 1 | $168.95 | |
| 3 | 2706-234 | PLATE,BACKING-REAR SUSP-RH PTD BLK | 1 | $26.95 | |
| 3 | 2706-235 | PLATE,BACKING-REAR SUSP-LH PTD BLK | 1 | $26.95 | |
| 4 | 0623-072 | RIVET,SOLID ALUM-156 X370 | 1 | $0.15 | |
| 4 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 4 | 0623-806 | RIVET, SOLID-.156 X.437-ALUM | 1 | $0.26 | |
| 4 | 8060-506 | RIVET,BLIND-DH SS54 BLK | 1 | $0.26 | |
| 5 | 1623-022 | SCREW,48-2 TXSPNH 1/4-10X.625 Z&Y | 1 | $6.47 | |
| 6 | 2606-007 | FOIL, PROTECTIVE | 1 | $1.78 | |
| 7 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 8 | 2606-938 | PROTECTOR,WIRING-DRIVEN SHAFT | 1 | $13.95 | |
| 9 | 8040-246 | NUT,HEX LOCK-NYL 10-24 Z&Y | 1 | $0.26 | |
| 10 | 8017-399 | SCREW,MACH-TSTRH 10-24X5/8 GR2 Z&Y | 1 | $1.37 | |
| 11 | 0411-647 | DECAL,REFLECTOR-RED | 1 | $4.95 | |
| 12 | 0617-455 | FOAM, REAR HEAT EXCH-BLOCK | 1 | $1.95 | |
| 13 | 0623-204 | SCREW, MACH - PHPNH, #10-32X2.5 BLK | 1 | $0.95 | |
| 14 | 0609-229 | LENS,TAILLIGHT | 1 | $32.95 | |
| 15 | 0609-230 | HOUSING,TAILLIGHT-W/SOCKET | 1 | $65.95 | |
| 16 | 0609-622 | HOUSING,TAILLIGHT-BLACK | 1 | $24.95 | |
| 17 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 18 | 1623-023 | NUT,SPEED-#10-32 U TYPE | 1 | $1.50 | |
| 19 | 3606-292 | BUMPER, RR-PLASTIC-BLACK | 1 | $275.95 | |
| 20 | 1623-109 | SCREW,PLASTITE-TSFH 1/4-10X.500 Z&Y | 1 | $0.75 | |
| 21 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 22 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 23 | 8017-577 | SCREW,MACH-TSTRH 1/4-20 X 1/2 GR2 Z&Y | 1 | $1.23 | |
| 24 | 0623-363 | NUT SPEED 1/4-20 U-TYPE 1 BLK | 1 | $1.50 | |
| 25 | 0623-875 | WASHER, BACKING-7MM ID X 11/8OD | 1 | $1.78 | |
| 27 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 28 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 29 | 0617-456 | FOAM, REAR HEAT EXCH-STRIP | 1 | $4.95 | |
| 30 | 5611-196 | DECAL,TUNNEL | 1 | $43.95 |
