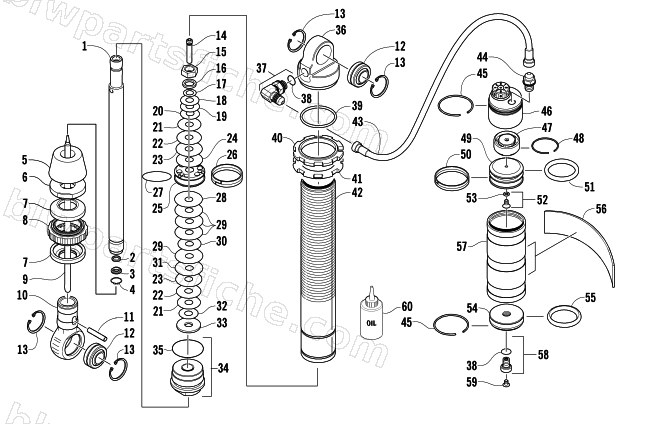

2004 Arctic Cat ARCTIC CAT 440 SNO PRO — FRONT SUSPENSION SHOCK ABSORBER
2004 ARCTIC CAT 440 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1703-538 | SHOCK,SKI-RH-ZERO X | 1 | $1,400.95 | |
| 0 | 1703-539 | SHOCK,SKI-LH-ZERO X | 1 | $1,400.95 | |
| 1 | 2603-352 | SHAFT,.250ID X .620OD X 9.95TLG | 1 | $209.95 | |
| 2 | 2603-344 | O-RING,.070 CS X .239 ID | 1 | $4.95 | |
| 3 | 2604-681 | WASHER,.252IDX.437ODX.090TH | 1 | $14.95 | |
| 4 | 2604-680 | SNAP RING,INTERNAL | 1 | $5.95 | |
| 5 | 2603-341 | BUMPER,ZERO X | 1 | $76.95 | |
| 6 | 2603-353 | SPRING,RETAINER-1.495 OD X .450TLG | 1 | $60.95 | |
| 7 | 2603-340 | COVER,DUST-REBOUND ADJUST | 1 | $19.95 | |
| 8 | 2603-361 | DAMPING ADJUST ASSY, KNOB W/INSERT | 1 | $87.95 | |
| 9 | 2603-410 | METERING,ROD-ASSY | 1 | $160.95 | |
| 10 | 2603-351 | EYELET,W/GROOVES-.620 SHAFT X 2.075 TLG | 1 | $268.95 | |
| 11 | 2603-345 | PIN,DOWEL SS-.1875 X 1.000 | 1 | $4.95 | |
| 12 | 1604-664 | BEARING,SPHERICAL | 1 | $46.95 | |
| 13 | 0623-951 | RING,INTL RTNG-1.00 DIA | 1 | $6.20 | |
| 14 | 2604-674 | JET,DAMPING ADJUST-.122IDX1.405TLG.620SH | 1 | $54.95 | |
| 15 | 2604-448 | NUT,PISTON | 1 | $17.95 | |
| 16 | 2604-450 | WASHER, BACKUP 1/2" IDx .700" OD x .100" | 1 | $21.95 | |
| 17 | 2604-683 | VALVE,.650 OD X .504 ID X .020 TH | 1 | $14.95 | |
| 18 | 2604-470 | VALVE,.700 OD X .504 ID X .020 TH | 1 | $6.95 | |
| 19 | 2604-477 | VALVE,.800 OD X .504 ID X .020 TH | 1 | $6.95 | |
| 20 | 2604-474 | VALVE,.800 OD X .504 ID X .010 TH | 1 | $6.95 | |
| 21 | 2604-480 | VALVE,.950 OD X .504 ID X .010 TH | 1 | $13.95 | |
| 22 | 2604-486 | VALVE,1.100 OD X .504 ID X .010 TH | 1 | $13.95 | |
| 23 | 2604-685 | VALVE,1.250 OD X .504 ID X .008 TH | 1 | $12.35 | |
| 24 | 2604-686 | VALVE,1.250 OD X .504 ID X .010 TH | 1 | $6.95 | |
| 25 | 2603-355 | PISTON,AL HIGH FLOW-1.459 BORE-NO BLEED | 1 | $107.95 | |
| 26 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 27 | 2603-356 | O-RING,25MM ID X 1.0MM CS | 1 | $4.95 | |
| 28 | 2604-490 | VALVE,1.350 OD X .504 ID X .006 TH | 1 | $10.95 | |
| 29 | 2604-491 | VALVE,1.350 OD X .504 ID X .008 TH | 1 | $12.95 | |
| 30 | 2604-481 | VALVE,.950 OD X .504 ID X .012 TH | 1 | $6.95 | |
| 31 | 2604-492 | VALVE,1.350 OD X .504 ID X .010 TH | 1 | $12.95 | |
| 32 | 2604-472 | VALVE,.800 OD X .504 ID X .006 TH | 1 | $6.95 | |
| 33 | 2603-354 | WASHER,TOP-OUT-1.125OD X .503ID X .093TH | 1 | $10.95 | |
| 34 | 2603-203 | BEARING, .625 ASSY (END CAP) | 1 | $105.95 | |
| 35 | 1604-420 | O-RING | 1 | $4.95 | |
| 36 | 2603-347 | BODY,CAP-1.459 BORE | 1 | $106.95 | |
| 37 | 2604-943 | FITTING,ELBOW-90 DEG | 1 | $36.95 | |
| 38 | 1604-318 | O-RING-END CAP FITTING(FOX ONLY) | 1 | $11.95 | |
| 39 | 0603-438 | O-RING -END CAP | 1 | $4.95 | |
| 40 | 2603-426 | RING,PRELOAD BACK UP-2.4ODX.250TLG | 1 | $36.95 | |
| 41 | 2603-376 | ADJUSTER,SPRING-ZERO X | 1 | $29.95 | |
| 42 | 2603-346 | BODY,1.459 BORE 8.515 TLG | 1 | $134.29 | |
| 43 | 2603-204 | HOSE,FEMALE-1/2-20X11 | 1 | $165.95 | |
| 44 | 2603-342 | FITTING, ADAPTOR--5 MALE JIC-1/8-27 MNPT | 1 | $47.95 | |
| 45 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 46 | 2603-360 | DAMPING ADJUST,COMPRESSION-ASSY-BLK | 1 | $299.95 | |
| 47 | 2603-359 | DAMPING ADJUST,PLATE-ASSY | 1 | $199.95 | |
| 48 | 0603-911 | RING,RETAINING-SPIRAL | 1 | $16.49 | |
| 49 | 2604-517 | PISTON, INTERNAL FLOATING | 1 | $29.95 | |
| 50 | 1603-235 | STRAP, PISTON - RES | 1 | $21.95 | |
| 51 | 1603-236 | O-RING, .210 C.S. X 1.350 ID | 1 | $11.95 | |
| 52 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 53 | 1604-425 | O-RING(FOX ONLY) | 1 | $4.95 | |
| 54 | 2603-358 | ENDCAP,RESERVOIR-1.834 BORE X 7/16-20 | 1 | $66.95 | |
| 55 | 0603-671 | O-RING, RES ENDCAP | 1 | $4.95 | |
| 56 | 2603-343 | DECAL,ZERO X RESERVOIR-6.25X3.125 | 1 | $26.95 | |
| 57 | 2603-357 | RESERVOIR,1.834 BORE X 5.00 TLG | 1 | $184.95 | |
| 58 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 59 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 60 | 4639-369 | S/M SYN SHOCK OIL MED/LT WT-1 QUART | 1 | $27.99 |
