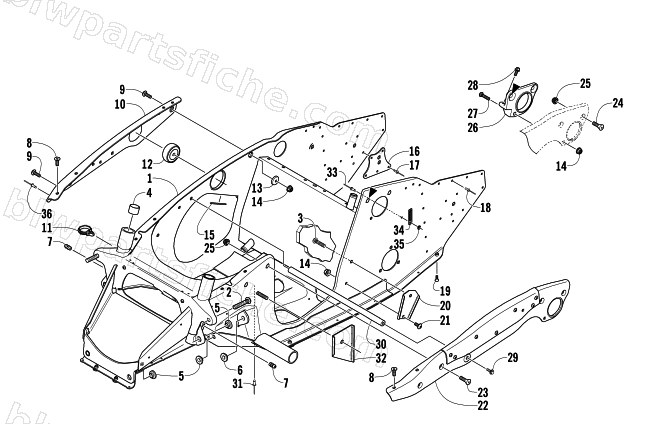

2004 Arctic Cat ARCTIC CAT 440 SNO PRO — FRONT FRAME ASSEMBLY
2004 ARCTIC CAT 440 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0707-911 | CHASSIS, FRT END-ASSY | 1 | $1,579.95 | |
| 2 | 1623-019 | BOLT,RIB CAR-3/8-16X2.00 | 1 | $3.85 | |
| 3 | 1623-020 | BOLT,RIB CAR-5/16-18X1.62 | 1 | $20.63 | |
| 4 | 0675-161 | BEARING-14DU12 | 1 | $16.49 | |
| 5 | 0607-657 | BUSHING, LOWER- A-ARM | 1 | $2.47 | |
| 6 | 0607-656 | BUSHING, UPPER- A-ARM | 1 | $2.47 | |
| 7 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 8 | 0623-962 | SCREW,MACH HSFH 1/4-20X.75 Z&Y | 1 | $1.09 | |
| 9 | 8017-582 | R/B 1623-689 | 1 | $0.65 | |
| 10 | 2706-774 | BRACE,SIDE PLATE-RH MACH | 1 | $52.95 | |
| 11 | 0623-454 | CLIP,SNAP-IN (SPEEDO-CABLE) | 1 | $2.95 | |
| 12 | 0608-406 | MOUNT,ENGINE-40 DURO(ROUND) | 1 | $184.95 | |
| 13 | 0623-943 | WASHER,SIDE PLATE BRACE | 1 | $30.95 | |
| 14 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 15 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 16 | 2706-151 | PLATE,BACKING-FRT ARM-PTD BLK | 1 | $20.63 | |
| 17 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 18 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 19 | 1623-018 | SCREW,SELF TAP-TSFH 10-16X.50 TYPE B | 1 | $0.26 | |
| 20 | 2706-309 | PLATE,MTG-PTD BLK | 1 | $12.35 | |
| 21 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 22 | 2706-585 | BRACE,SIDE PLATE-UPR LH ASSY | 1 | $156.95 | |
| 23 | 1623-260 | SCREW,MACH- HSFH 5/16-18X.75 | 1 | $0.95 | |
| 24 | 0623-606 | SCREW,MACH- HSFH 5/16-18X1.25 SILVER | 1 | $1.50 | |
| 25 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 26 | 0708-447 | BRKT,BEARING SUPPORT-W/BOLT | 1 | $39.95 | |
| 27 | 0623-117 | BOLT,RIB NECK-RDH 1/4-20X1.00 Z&Y | 1 | $20.63 | |
| 28 | 8020-041 | SCREW,CAP-HFH 1/4-20 X 0.875 Z&Y | 1 | $6.47 | |
| 29 | 8020-130 | SCREW,CAP-HFH 5/16-18 X0.75 G5 Z&Y | 1 | $0.95 | |
| 30 | 2606-695 | CROSSBRACE,SIDE PLATE | 1 | $61.95 | |
| 31 | 8060-808 | RIVET,BLIND-DH AA86 PL | 1 | $1.37 | |
| 32 | 2706-596 | PLATE,MTG-PTD BLK | 1 | $18.95 | |
| 33 | 0623-166 | RIVET,CHERRY-5/32 X 3/16 | 1 | $0.95 | |
| 34 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 35 | 1623-236 | WASHER,BACK-UP 5/32-in. | 1 | $0.15 | |
| 36 | 1623-264 | RIVET,CHERRY-CCPQ06-04 | 1 | $3.16 |
