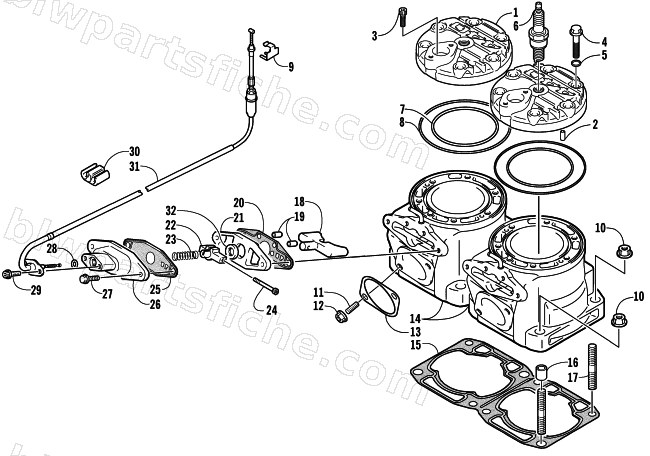

2004 Arctic Cat ARCTIC CAT 440 SNO PRO — CYLINDER AND HEAD ASSEMBLY
2004 ARCTIC CAT 440 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3006-622 | HEAD COMP,CYL-2003 L/C SNO PRO | 1 | $393.95 | |
| 2 | 3006-321 | PIN,5X10 '02 440 SNO PRO | 1 | $10.95 | |
| 3 | 3007-509 | BOLT,TENSIONER ADJUSTER | 1 | $3.95 | |
| 4 | 3007-460 | BOLT | 1 | $3.85 | |
| 5 | 3003-227 | O-RING, CYL HD BLT | 1 | $3.85 | |
| 6 | 0217-709 | SPARK PLUG, BR9EYA | 1 | $5.09 | |
| 7 | 3003-224 | O RING,HEAD-INNER | 1 | $13.73 | |
| 8 | 3003-226 | O RING,HEAD-OUTER | 1 | $13.73 | |
| 9 | 3005-747 | HOLDER, EXHAUST VALVE CABLE | 1 | $15.11 | |
| 10 | 3007-391 | NUT,INTER COOLER BRKT | 1 | $3.16 | |
| 11 | 3007-415 | STUD BOLT | 1 | $4.95 | |
| 12 | 3007-390 | NUT,INTER COOLER | 1 | $3.16 | |
| 13 | 3003-503 | GASKET,EXHAUST NON-ASBESTOS | 1 | $19.25 | |
| 14 | 3006-738 | CYLINDER COMP,04' 440 L/C SNO PRO | 1 | $1,271.95 | |
| 15 | 3006-423 | GASKET,CYLINDER | 1 | $34.95 | |
| 16 | 3004-975 | PIN, CYLINDER KNOCK(ALIGMENT) | 1 | $2.61 | |
| 17 | 3005-596 | STUD,BOLT | 1 | $17.87 | |
| 18 | 3006-739 | VALVE,EXHAUST | 1 | $410.95 | |
| 20 | 3006-329 | GASKET, EXHAUST VALVE COVER | 1 | $12.35 | |
| 21 | 3006-495 | PLATE,EXHAUST VALVE | 1 | $58.95 | |
| 22 | 3005-860 | STOPPER, EXHAUST VALVE | 1 | $65.95 | |
| 23 | 3006-484 | SPRING | 1 | $6.34 | |
| 24 | 3005-983 | PIN, EXHAUST VALVE 02 500 L/C | 1 | $19.25 | |
| 25 | 3006-436 | GASKET,EXHAUST VALVE COVER | 1 | $5.51 | |
| 26 | 3006-425 | COVER,EXHAUST VALVE | 1 | $84.95 | |
| 27 | 3004-442 | BOLT, 6X40 | 1 | $2.95 | |
| 28 | 3005-226 | O RING, WATER DRAIN | 1 | $5.09 | |
| 29 | 3007-433 | BOLT | 1 | $3.16 | |
| 30 | 3005-808 | CLAMP | 1 | $6.95 | |
| 31 | 3006-736 | CABLE COMP,EXHAUST VALVE | 1 | $117.95 | |
| 32 | 3006-322 | SEAL,OIL,12X21X7 '02 440 SNO PRO | 1 | $49.95 |
