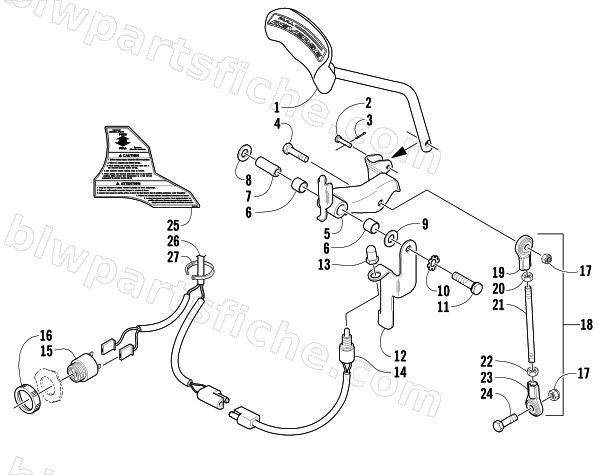

2003 Arctic Cat ZR 900 SNO PRO () — REVERSE SHIFT LEVER ASSEMBLY (Optional)
2003 ZR 900 SNO PRO ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0602-978 | LEVER, REVERSE SHIFT | 1 | $54.95 | |
| 2 | 0623-641 | PIN,CLEVIS-3/16X1 | 1 | $1.19 | |
| 4 | 8002-137 | SCREW,CAP-HH 5/16-18 X2.00 G5 Z&Y | 1 | $1.09 | |
| 5 | 0702-349 | LINK,SHIFT PIVOT-W/BUSHING | 1 | $203.95 | |
| 6 | 0602-844 | BEARING, (GARLOCK 08DU08) SHOCK END .500 | 1 | $3.16 | |
| 7 | 0602-853 | AXLE,PIVOT LINK | 1 | $12.95 | |
| 8 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 9 | 8050-247 | WASHER,FLAT- 5/16 X .688 X .065 Z&Y | 1 | $0.68 | |
| 10 | 8053-242 | WASHER,LOCK-5/16 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 11 | 8002-140 | SCREW,CAP-HH 5/16-18 X2.75 G5 Z&Y | 1 | $1.23 | |
| 12 | 0702-465 | BRKT,REV.SWITCH-PTD BLK | 1 | $13.95 | |
| 13 | 0630-013 | BOOT,SWITCH-REVERSE | 1 | $20.63 | |
| 14 | 0630-011 | SWITCH, ALARM | 1 | $60.95 | |
| 15 | 0630-010 | ALARM,REVERSE | 1 | $112.95 | |
| 16 | 0630-017 | RING,RETAINING-REV ALARM | 1 | $12.35 | |
| 17 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 18 | 0702-347 | LINK,SHIFTING-LOWER | 1 | $84.95 | |
| 19 | 0602-305 | ROD END L.H. 5/16-24 UNF | 1 | $22.95 | |
| 20 | 0623-260 | NUT,HEX JAM 5/16-24 NF L H | 1 | $1.09 | |
| 22 | 0123-144 | NUT,HEX-JAM 5/16-24 NF ZN | 1 | $0.26 | |
| 23 | 0602-322 | ROD END,5/16-24-RH | 1 | $29.95 | |
| 24 | 8002-132 | SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y | 1 | $0.95 | |
| 25 | 3611-026 | DECAL,REVERSE 500/600 TWIN | 1 | $68.95 | |
| 25 | 3611-364 | DECAL, CAUTION - REVERSE | 1 | $34.95 | |
| 25 | 3611-580 | DECAL,REVERSE | 1 | $25.95 | |
| 26 | 0686-120 | HARNESS,WIRING-ALARM | 1 | $41.95 | |
| 27 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
