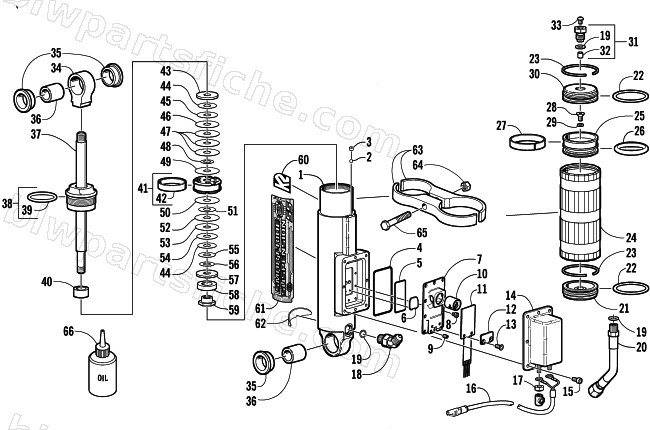

2003 Arctic Cat ZL 600 EFI SS () — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2003 ZL 600 EFI SS ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-869 | SHOCK, REAR ARM-ASSY "SS" | 1 | $1,798.95 | |
| 1 | 2604-094 | BODY, SHOCK-REAR ARM (SS) | 1 | $352.95 | |
| 2 | 1604-653 | BALL,PORT PLUG-SS | 1 | $2.95 | |
| 3 | 1604-652 | PLUG,PORT- M5-1.0 X 4.0 | 1 | $1.50 | |
| 4 | 1604-654 | O-RING,COVER-SHOCK BODY | 1 | $2.88 | |
| 5 | 1604-625 | O-RING,BENDER HOLDER | 1 | $3.95 | |
| 6 | 1604-622 | VALVE,BACK FLOW-16098 | 1 | $6.47 | |
| 7 | 1604-623 | HOLDER,BENDER-16538-MACH | 1 | $41.95 | |
| 8 | 0623-860 | SCREW,AH-BENDER HOLDER | 1 | $0.85 | |
| 9 | 0623-861 | SCREW,SET-HS CP M3-0.5X4.0 LG SS | 1 | $0.40 | |
| 10 | 1604-627 | VALVE,BENDER-MACH-16539 | 1 | $19.25 | |
| 11 | 1604-624 | BENDER | 1 | $332.95 | |
| 12 | 1604-626 | CLAMP,PLATE-BENDER-16265 | 1 | $5.92 | |
| 13 | 0623-862 | SCREW,MACH-PHFH M2.5-0.45X5.0 LG SS | 1 | $0.40 | |
| 14 | 1604-760 | COVER, SS ELECTRICAL-REAR-ASSY | 1 | $479.95 | |
| 15 | 0623-864 | SCREW,CAP-HSH M4-0.7X10.0 LG SS | 1 | $0.95 | |
| 16 | 0686-855 | HARNESS, STUB-75" SMART SHOCK | 1 | $74.95 | |
| 17 | 0623-993 | NUT, LOCK - NSL6-32UNC SS | 1 | $0.85 | |
| 18 | 1604-761 | ELBOW,45 DEG-JIC | 1 | $53.95 | |
| 19 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 20 | 1604-729 | HOSE, RESERVOIR 4.43" | 1 | $75.95 | |
| 21 | 1604-728 | END CAP,RESERVOIR-1/8-27 NPT | 1 | $40.95 | |
| 22 | 0603-968 | O-RING - .139 X 1.484 | 1 | $2.75 | |
| 23 | 0603-985 | CIRCLIP,RESERVOIR - .063 DIA X 1.77 ID | 1 | $1.95 | |
| 24 | 1603-315 | BODY,RESERVOIR-4.75" GROOVED | 1 | $74.95 | |
| 25 | 0603-986 | PISTON, FLOATING - RESERVIOR | 1 | $79.95 | |
| 26 | 0603-987 | O-RING - .210 X 1.350 | 1 | $8.21 | |
| 27 | 0603-988 | STRAP, PISTON - FLOATING - TEFLON | 1 | $34.95 | |
| 28 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 29 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 30 | 0603-989 | ENDCAP, RESERVOIR | 1 | $114.95 | |
| 31 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 33 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 34 | 1603-503 | EYELET,SHOCK - 1.000 DIA X 1.137 LGTH | 1 | $26.95 | |
| 35 | 1604-262 | BUSHING,SHOCK-.125 FLANGE | 1 | $3.02 | |
| 36 | 1604-397 | SLEEVE, EYELET - INNER - .950 | 1 | $3.99 | |
| 37 | 1604-660 | ROD, SHOCK - 7.685 SPECIAL | 1 | $150.95 | |
| 38 | 0704-382 | END CAP, LONG - ASSY | 1 | $56.95 | |
| 39 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 40 | 1604-364 | SPACER, SHAFT (.530 ID X .75 OD X .375) | 1 | $6.95 | |
| 41 | 1604-640 | PISTON, BLANK,W/TEFLON BAND STRAP | 1 | $34.95 | |
| 42 | 1604-643 | BAND,TEFLON-ENDLESS | 1 | $22.01 | |
| 43 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 44 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 45 | 2603-096 | VALVE,SHOCK-1.100 DIA X .012 | 1 | $5.95 | |
| 46 | 2603-127 | VALVE,SHOCK-1.250 DIA X .015 | 1 | $5.95 | |
| 47 | 2603-137 | VALVE,SHOCK-1.300 DIA X .015 | 1 | $5.95 | |
| 48 | 2603-044 | VALVE,SHOCK- .700 DIA X .008 | 1 | $5.95 | |
| 49 | 2603-134 | VALVE,SHOCK-1.300 DIA X .008 | 1 | $5.95 | |
| 50 | 2603-136 | VALVE,SHOCK-1.300 DIA X .012 | 1 | $5.95 | |
| 51 | 2603-062 | VALVE,SHOCK- .900 DIA X .006 | 1 | $5.95 | |
| 52 | 2603-135 | VALVE,SHOCK-1.300 DIA X .010 | 1 | $5.95 | |
| 53 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 54 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 55 | 2603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $5.95 | |
| 56 | 2603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $5.95 | |
| 57 | 0624-523 | WASHER,CAP-SS | 1 | $3.16 | |
| 58 | 1604-632 | MAGNET-ION-13 | 1 | $69.95 | |
| 59 | 0624-522 | NUT,SPECIAL-SS | 1 | $10.97 | |
| 60 | 4611-569 | DECAL, K2 SHOCK | 1 | $6.95 | |
| 61 | 4611-199 | DECAL, SMART-RIDE SUSPENSION | 1 | $63.95 | |
| 62 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 63 | 2604-085 | CLAMP, SHOCK/RESERVOIR - FORMED | 1 | $50.95 | |
| 64 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 65 | 8002-046 | SCREW,CAP-HH 1/4-20 X1.75 G5 Z&Y | 1 | $0.95 | |
| 66 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 |
