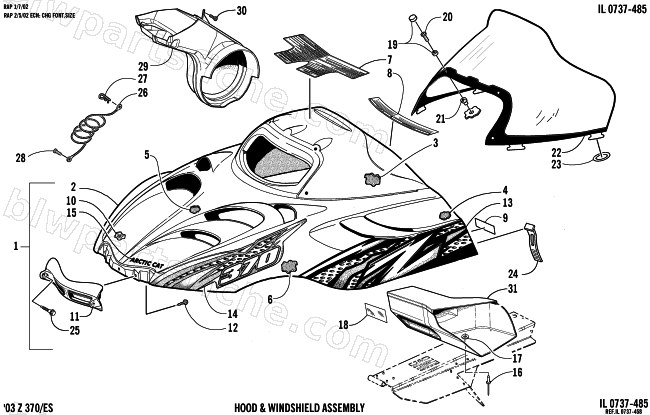

2003 Arctic Cat Z 370 — HOOD AND WINDSHIELD ASSEMBLY
2003 Z 370
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-321 | HOOD, W/ DECALS-Z 370 | 1 | $1,579.95 | |
| 1 | 1718-322 | HOOD, W DECALS-03 Z 370 ES | 1 | $1,312.95 | |
| 2 | 1718-103 | HOOD W/O DECALS-Z | 1 | $1,092.95 | |
| 2 | 1718-320 | HOOD W/O DECALS-03 Z ES | 1 | $970.95 | |
| 4 | 0617-322 | FOAM,HOOD-UPPER RH | 1 | $42.95 | |
| 4 | 0617-323 | FOAM,HOOD-UPPER LH | 1 | $53.95 | |
| 5 | 0617-328 | FOAM,HOOD-MIDDLE | 1 | $26.95 | |
| 6 | 0617-326 | FOAM,HOOD-REAR RH | 1 | $17.95 | |
| 6 | 0617-327 | FOAM,HOOD-REAR LH | 1 | $29.95 | |
| 7 | 3611-485 | DECAL, WARNING-GENL & BRAKE-ENG & FRNCH | 1 | $35.95 | |
| 8 | 3611-970 | DECAL, CAUTION-ENG/BTRY/FUEL-ENG &FRCH | 1 | $41.95 | |
| 9 | 3611-509 | DECAL, WARNING-SEATING CAPACITY | 1 | $72.95 | |
| 10 | 1606-938 | FOIL,HOOD-RH | 1 | $54.95 | |
| 10 | 1606-939 | FOIL, HOOD-LH | 1 | $75.95 | |
| 11 | 1606-720 | HINGE, HOOD | 1 | $45.95 | |
| 12 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 13 | 4611-652 | DECAL, HOOD-LOWER-RH | 1 | $99.95 | |
| 13 | 4611-653 | DECAL, HOOD-LOWER-LH | 1 | $99.95 | |
| 13 | 4611-688 | DECAL, HOOD-LOWER-RH-Z ES/ESR | 1 | $99.95 | |
| 13 | 4611-689 | DECAL, HOOD-LOWER-LH-Z ES/ESR | 1 | $99.95 | |
| 14 | 4611-654 | DECAL, HOOD-UPPER-RH-Z 370 | 1 | $92.95 | |
| 14 | 4611-655 | DECAL, HOOD-UPPER-LH-Z 370 | 1 | $92.95 | |
| 14 | 4611-690 | DECAL, HOOD-UPPER-RH-370 Z ES/ESR | 1 | $89.95 | |
| 14 | 4611-691 | DECAL, HOOD-UPPER-LH-370-Z ES/ESR | 1 | $90.95 | |
| 15 | 4611-710 | DECAL, CURVED "AC"-FLAT BLK | 1 | $18.95 | |
| 15 | 4611-470 | DECAL, HOOD-"ARCTIC CAT"-ORN | 1 | $94.95 | |
| 16 | 8060-506 | RIVET,BLIND-DH SS54 BLK | 1 | $0.26 | |
| 17 | 0123-149 | WSHR,FLAT 11/64X3/8X.030TH Z&Y | 1 | $2.06 | |
| 18 | 0706-548 | FOIL,3 X 12(0619-728) | 1 | $6.06 | |
| 19 | 0124-054 | SNAP CAP W/WASHER | 1 | $1.23 | |
| 20 | 0623-902 | SCREW, MACH-PHTRH-10-32X5/8-ZY | 1 | $0.95 | |
| 21 | 0623-845 | NUT, EXP,10-32 | 1 | $2.47 | |
| 22 | 2606-674 | WINDSHIELD, GREEN-W/GREEN SCREENING | 1 | $208.95 | |
| 22 | 3606-043 | WINDSHIELD, W/SCREEN-GREEN | 1 | $220.95 | |
| 23 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 24 | 1606-067 | STRAP, HOLDDOWN- HOOD | 1 | $12.35 | |
| 25 | 0623-690 | SCREW,HDHS-1/4-20X1.240 Z&Y | 1 | $24.77 | |
| 26 | 1606-158 | CABLE HOOD 35.0" | 1 | $15.11 | |
| 29 | 1606-829 | DUCT, AIR IN | 1 | $82.95 | |
| 30 | 0623-257 | SCREW,SELF TAP-HWH #8X1/2 TYPE A | 1 | $1.09 | |
| 31 | 1606-872 | DUCT,AIR OUT(2001 Z) | 1 | $66.95 |
