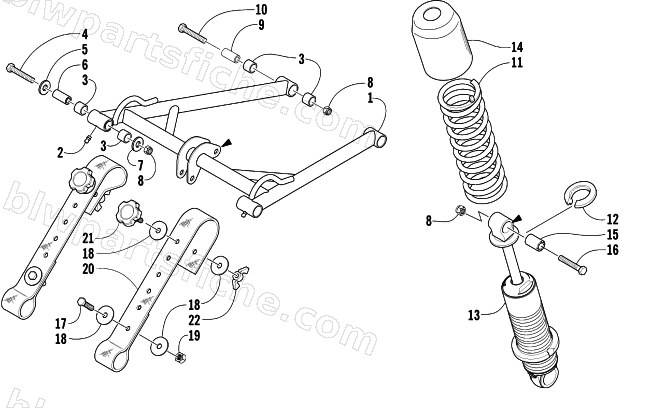

2003 Arctic Cat MOUNTAIN CAT 900 EARLY BUILD — REAR SUSPENSION FRONT ARM ASSEMBLY
2003 MOUNTAIN CAT 900 EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0704-919 | ARM,FRONT-L/W-FAB | 1 | $167.95 | |
| 2 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 3 | 0604-889 | BUSHING,FRONT ARM | 1 | $3.71 | |
| 4 | 8002-230 | SCREW,CAP-HH 3/8-16 X2.75 G5 Z&Y | 1 | $1.23 | |
| 5 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 6 | 1604-162 | AXLE,FRONT ARM | 1 | $10.97 | |
| 7 | 0114-197 | WASHER,FLAT .390 X 1.06 X.125 | 1 | $1.23 | |
| 8 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 9 | 0104-629 | SPACER,FRONT ARM-PIVOT | 1 | $19.25 | |
| 10 | 8002-228 | SCREW,CAP-HH 3/8-16 X2.25 G5 Z&Y | 1 | $3.44 | |
| 11 | 0704-523 | SPRING, COMP-FRONT ARM #110 BLK | 1 | $58.95 | |
| 12 | 1603-890 | RETAINER,SPRING | 1 | $13.73 | |
| 13 | 0704-790 | SHOCK,FRONT ARM-ASSY-IMPACT EXT. | 1 | $494.95 | |
| 14 | 0604-590 | COVER,SUSPENSION SPRING (LONG) | 1 | $27.95 | |
| 15 | 0603-030 | AXLE,SERRATED | 1 | $1.37 | |
| 17 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 18 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 19 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 20 | 2604-144 | STRAP,LIMITER-FRONT ARM-NARROW | 1 | $30.95 | |
| 21 | 1623-044 | KNOB,ADJUSTER-1/4-20 X 1.0 LNG | 1 | $6.75 | |
| 22 | 0623-325 | NUT,WING - 1/4-20 NYLON SL | 1 | $2.06 |
