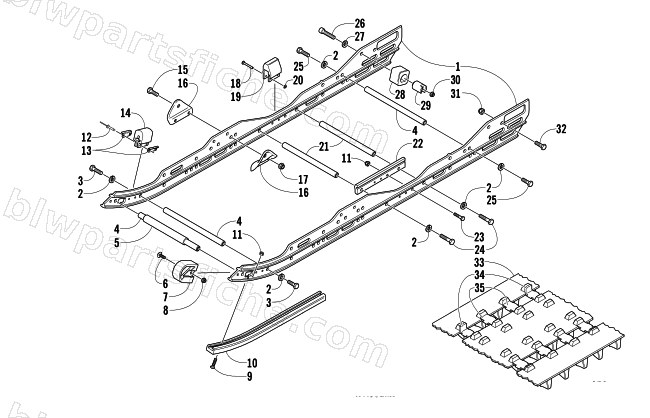

2003 Arctic Cat FIRECAT 700 EFI SNO PRO — SLIDE RAIL AND TRACK ASSEMBLY
2003 FIRECAT 700 EFI SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 7997-037 | SUSPENSION,REAR-MFG ASSY | 1 | $3,354.95 | |
| 1 | 2604-697 | KIT, RAIL-'03 FIRECAT | 1 | $465.95 | |
| 2 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 3 | 8002-224 | SCREW,CAP-HH 3/8-16 X1.25 G5 Z&Y | 1 | $1.09 | |
| 4 | 0604-930 | AXLE,XBRC (ALUM) -625X8.750 (3/8-16) | 1 | $37.95 | |
| 5 | 2604-281 | SPACER,ALUMINUM-LIMITER STRAPS -5.38" | 1 | $13.73 | |
| 6 | 8007-581 | SCREW, MACH-THCR 1/4-20X.87 G2 Z&Y | 1 | $0.65 | |
| 7 | 2604-507 | NOSEPIECE,RAIL-TAPERED | 1 | $15.11 | |
| 8 | 1623-066 | NUT,FLANGE-1/4-20 TOPLOCK-GD 5 Z&Y | 1 | $0.95 | |
| 9 | 0123-859 | SCREW,MACH-PHFH 1/4-20 X 1 1/8 Z&Y | 1 | $1.09 | |
| 10 | 2604-257 | WEARSTRIP,SLIDE RAIL-BLK | 1 | $33.95 | |
| 11 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 12 | 8060-633 | RIVET,BLIND-DH AA614 BLK | 1 | $1.09 | |
| 13 | 0604-967 | BRACKET,RETAINING-SHOCK PAD | 1 | $3.57 | |
| 14 | 0604-918 | PAD,SHOCK-RUBBER | 1 | $13.73 | |
| 15 | 8002-131 | SCREW,CAP-HH 5/16-18 X.875 G5 Z&Y | 1 | $0.95 | |
| 16 | 2604-159 | BRACKET, MTG - FRONT ARM-PTD BLK | 1 | $30.95 | |
| 17 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 18 | 0623-772 | RIVET,SOLID-3/16X1.5 | 1 | $0.95 | |
| 20 | 0623-773 | PUSHNUT - 3/16 DIA STUD | 1 | $1.09 | |
| 21 | 2604-367 | AXLE,ALUM-RAIL BRACE | 1 | $27.95 | |
| 22 | 2604-368 | BRACE,RAIL-RH | 1 | $60.95 | |
| 22 | 2604-369 | BRACE,RAIL-LH | 1 | $44.95 | |
| 23 | 8002-043 | SCREW,CAP-HH 1/4-20 X1.125 G5 Z&Y | 1 | $0.68 | |
| 25 | 8002-223 | SCREW,CAP-HH 3/8-16 X1.125 G5 Z&Y | 1 | $8.21 | |
| 26 | 8005-676 | SCREW, CAP-HSH 3/8-16X1.75 Z&Y | 1 | $1.95 | |
| 27 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 28 | 2604-545 | BLOCK, REAR ARM COUPLER | 1 | $13.73 | |
| 29 | 2604-046 | BUSHING, REAR ARM COUPLER | 1 | $29.95 | |
| 30 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 31 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 32 | 8002-220 | SCREW,CAP-HH 3/8-16 X.75 G5 Z&Y | 1 | $0.95 | |
| 33 | 1602-503 | TRACK, 13.5X128X1.375 | 1 | $1,141.95 | |
| 34 | 1602-268 | R/B 1602-134 | 1 | $3.95 | |
| 35 | 2602-384 | CLIP,WEAR | 1 | $3.57 |
