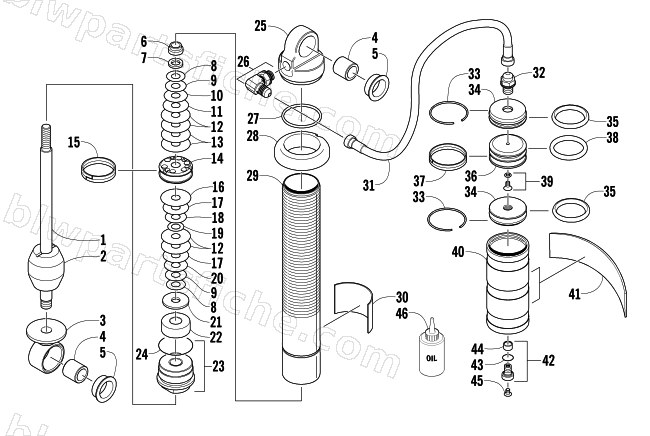

2003 Arctic Cat FIRECAT 700 EFI SNO PRO — FRONT SUSPENSION SHOCK ABSORBER
2003 FIRECAT 700 EFI SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1703-208 | SHOCK,SKI-RH-FOX | 1 | $735.95 | |
| 0 | 1703-209 | SHOCK,SKI-LH-FOX | 1 | $735.95 | |
| 1 | 2603-192 | SHAFT,SHOCK- CHROME.498 OD X 9.510 TLG | 1 | $70.95 | |
| 2 | 2603-284 | BUMPER,BLACK | 1 | $35.95 | |
| 3 | 1603-925 | EYELET,SHOCK-W/GROOVES | 1 | $201.95 | |
| 4 | 1603-209 | SLEEVE, EYELET - INNER - .790 TLG | 1 | $1.23 | |
| 5 | 0603-955 | BUSHING, SKI SHOCK-.045" LIP | 1 | $9.59 | |
| 6 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 7 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 8 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 9 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 10 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 11 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 12 | 0603-346 | VALVE,1.250X.008(3/8ID) | 1 | $6.95 | |
| 13 | 0603-345 | VALVE,1.250X.006(3/8ID) | 1 | $12.95 | |
| 14 | 0603-209 | PISTON,SHOCK-.081 DIA HOLE | 1 | $79.95 | |
| 15 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 16 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 17 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 18 | 0603-336 | VALVE, .900X.006(3/8ID) | 1 | $15.11 | |
| 19 | 0603-331 | VALVE, .700X.008(3/8ID) | 1 | $6.95 | |
| 20 | 0603-340 | VALVE,1.000X.008(3/8ID) | 1 | $12.95 | |
| 21 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 22 | 2603-194 | SPACER, .500 | 1 | $36.95 | |
| 23 | 2604-413 | BEARING,ENDCAP.498" X 1.21"-ASSY | 1 | $151.95 | |
| 24 | 1604-420 | O-RING | 1 | $4.95 | |
| 25 | 1604-578 | ENDCAP, SHOCK - ASSY (FOX) | 1 | $157.95 | |
| 26 | 2603-205 | FITTING,ELBOW-90 DEG | 1 | $31.95 | |
| 27 | 0603-438 | O-RING -END CAP | 1 | $4.95 | |
| 28 | 0603-805 | ADJUSTER,SPRING-SHOCK (FOX)-THREADED BOD | 1 | $35.95 | |
| 29 | 1603-923 | BODY,SHOCK-10.3 | 1 | $100.95 | |
| 30 | 1603-922 | DECAL,SHOCK-4.88X1.5 | 1 | $22.01 | |
| 31 | 2603-204 | HOSE,FEMALE-1/2-20X11 | 1 | $165.95 | |
| 32 | 2603-206 | FITTING,ADAPTOR-STRAIGHT | 1 | $68.95 | |
| 33 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 34 | 1603-936 | END CAP,RESERVOIR-CLEAR ANOD | 1 | $52.95 | |
| 35 | 0603-671 | O-RING, RES ENDCAP | 1 | $4.95 | |
| 36 | 2604-517 | PISTON, INTERNAL FLOATING | 1 | $29.95 | |
| 37 | 1603-235 | STRAP, PISTON - RES | 1 | $21.95 | |
| 38 | 1603-236 | O-RING, .210 C.S. X 1.350 ID | 1 | $11.95 | |
| 39 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 40 | 1603-935 | RESERVOIR,3 GROOVES-BLK ANOD | 1 | $152.95 | |
| 41 | 1603-932 | DECAL,SHOCK-6.25X1.00 | 1 | $21.95 | |
| 42 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 43 | 1604-318 | O-RING-END CAP FITTING(FOX ONLY) | 1 | $11.95 | |
| 45 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 46 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 |
