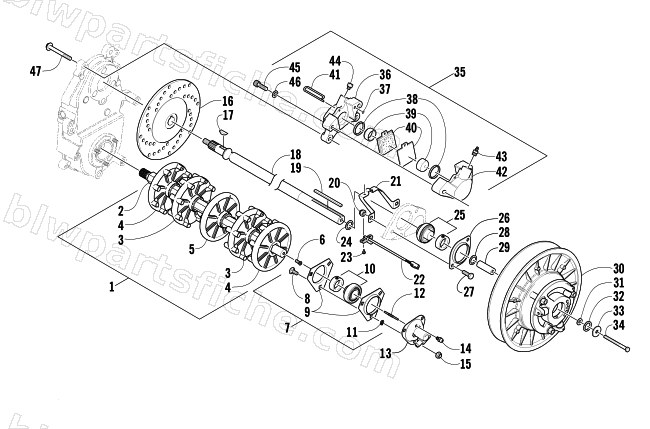

2003 Arctic Cat BEARCAT WIDE TRACK — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2003 BEARCAT WIDE TRACK
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 1702-187 | SHAFT, DRIVE-HEX-KIT | 1 | $333.95 | |
| 3 | 0602-864 | SPROCKET,DRIVE-8-TOOTH-INNER-PLASTIC | 1 | $54.95 | |
| 4 | 0602-865 | SPROCKET,DRIVE-8-TOOTH-OUTER-PLASTIC | 1 | $54.95 | |
| 5 | 0602-884 | SPROCKET,IDLER-CTR | 1 | $49.95 | |
| 6 | 0120-247 | BUSHING,DRIVE-SPEEDOMETER | 1 | $5.65 | |
| 7 | 0702-476 | PLATE,FLANGE-BEARING-ASSY | 1 | $102.95 | |
| 8 | 8011-130 | BOLT,CRG 5/16-18X.75 GR1 Z&Y | 1 | $1.09 | |
| 9 | 0602-198 | PLATE,FLANGE-BEARING (TRIANGLE) | 1 | $12.35 | |
| 10 | 1602-375 | BEARING,1.00 W/COLLAR | 1 | $72.95 | |
| 11 | 0623-810 | RING,SOLDER-5/16 | 1 | $4.95 | |
| 12 | 0602-154 | CABLE,DRIVE ADAPTOR | 1 | $12.35 | |
| 13 | 0620-031 | ADAPTOR,DRIVE SPEEDOMETER | 1 | $109.95 | |
| 14 | 0104-062 | ZERK GREASE 1/4-28 | 1 | $1.23 | |
| 15 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 16 | 1602-205 | DISC, BRAKE-8-5/8 | 1 | $174.95 | |
| 17 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 18 | 0702-362 | SHAFT,DRIVEN-PTD BLK | 1 | $235.95 | |
| 20 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 21 | 2706-209 | BRKT, MAGNET PICK-UP SWITCH-PTD BLK | 1 | $69.95 | |
| 22 | 0630-008 | SWITCH,MAGNETIC CARB ASSY | 1 | $63.95 | |
| 23 | 0623-137 | SCREW,TAPTITE-HWH 6-32X.313 Z&Y | 1 | $0.32 | |
| 24 | 1602-396 | MAGNET, COLLAR - 1.00 ID X 1.50 OD | 1 | $8.95 | |
| 25 | 1602-099 | BEARING, RELUBRICATABLE - 1.00 DRIVEN SH | 1 | $54.95 | |
| 26 | 0602-892 | FLANGE,BRG-TWO MTG HOLE | 1 | $16.95 | |
| 27 | 8002-130 | SCREW, CAP-HH 5/16-18 X .75 G5 Z&Y | 1 | $0.68 | |
| 28 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 28 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 29 | 0648-066 | SHAFT, STUB 2.100" | 1 | $28.95 | |
| 30 | 0726-155 | R/B 0726-230 | 1 | $932.95 | |
| 31 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 32 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 34 | 8002-142 | SCREW,CAP-HH 5/16-18 X3.25 G5 Z&Y | 1 | $0.65 | |
| 35 | 0602-829 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $437.95 | |
| 37 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 38 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 39 | 0602-708 | PISTON | 1 | $81.95 | |
| 40 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 | |
| 43 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 44 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 45 | 8005-679 | SCREW, CAP-HSH 3/8-16X2.50 Z&Y | 1 | $3.85 | |
| 46 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 47 | 8020-315 | SCREW,CAP-HFH 7/16-14 X1.50 G5 Z&Y | 1 | $2.75 |
