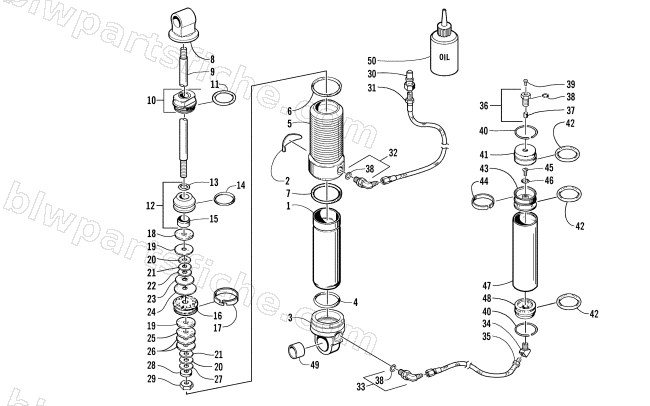

2002 Arctic Cat ZR 800 EFI — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2002 ZR 800 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-712 | SHOCK, FRT ARM-EASY ADJUST | 1 | $1,242.95 | |
| 0 | 1639-770 | REBUILD KIT,A/C SHOCK (FRT ADJ SHOCK) | 1 | $85.95 | |
| 1 | 1604-394 | BODY, SHOCK - 1.625X5.580 | 1 | $116.95 | |
| 1 | 1604-827 | BODY,SHOCK - 1.625 X 5.590 | 1 | $394.95 | |
| 2 | 1604-294 | END CAP, SHOCK - W/LUGS | 1 | $141.95 | |
| 3 | 1604-280 | O-RING,END CAP | 1 | $3.02 | |
| 3 | 1604-524 | END CAP, SHOCK, EASY ADJ. | 1 | $125.95 | |
| 5 | 1604-796 | EYELET, SHOCK - .630 DIA X .950 LGTH | 1 | $28.95 | |
| 5 | 1604-828 | SLEEVE,EASY ADJUST - 5.500 | 1 | $286.95 | |
| 6 | 1604-528 | O-RING, ADJUSTER, BOTTOM | 1 | $1.50 | |
| 7 | 0704-386 | ENDCAP - ASSY | 1 | $94.95 | |
| 7 | 1604-529 | O-RING, ADJUSTER, TOP | 1 | $1.64 | |
| 8 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 9 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 9 | 1604-545 | ROD,SHOCK-6.670(MELONITE) | 1 | $127.95 | |
| 10 | 0603-953 | PISTON, .093 ORIFICE | 1 | $94.95 | |
| 10 | 0704-601 | END CAP ASSEMBLY, WIDE FLANGE | 1 | $120.95 | |
| 11 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 12 | 2603-136 | VALVE,SHOCK-1.300 DIA X .012 | 1 | $5.95 | |
| 12 | 0704-998 | PISTON, SEPARATOR-LG O-RING ASSY | 1 | $145.95 | |
| 13 | 1603-096 | VALVE,SHOCK-1.100 DIA X .012 | 1 | $4.82 | |
| 13 | 1604-527 | O-RING, INNER, SEPERATOR PISTON | 1 | $3.30 | |
| 14 | 2603-076 | VALVE,SHOCK-1.000 DIA X .012 | 1 | $5.95 | |
| 14 | 2604-152 | O-RING,FLOATING PISTON | 1 | $2.88 | |
| 15 | 1603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $4.13 | |
| 16 | 1603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $4.40 | |
| 16 | 0603-952 | PISTON, 0.059 ORIFICE | 1 | $25.95 | |
| 17 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 18 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 19 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 20 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 20 | 2603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $5.95 | |
| 21 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 21 | 2603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $5.95 | |
| 22 | 2604-816 | PISTON,FLOATING-ASSY | 1 | $116.95 | |
| 23 | 1604-278 | STRAP, FLOATING PISTON - TEFLON | 1 | $24.77 | |
| 23 | 2603-096 | VALVE,SHOCK-1.100 DIA X .012 | 1 | $5.95 | |
| 24 | 1604-277 | O-RING, FLOATING PISTON | 1 | $4.54 | |
| 25 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 26 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 27 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 27 | 2603-045 | VALVE,SHOCK- .700 DIA X .010 | 1 | $5.95 | |
| 28 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 29 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 30 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 30 | 1604-536 | HYDRAULIC COUPLER, FEMALE THREAD | 1 | $56.95 | |
| 31 | 1604-791 | BUSHING,SHOCK-.890ID X .800 | 1 | $15.11 | |
| 31 | 1604-530 | HOSE, Q D NIPPLE TO SHOCK, 30IN. | 1 | $128.95 | |
| 32 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 32 | 1604-552 | FITTING,HOSE-MODIFIED-90 DEG X FJIC | 1 | $66.95 | |
| 33 | 0603-960 | NUT, SPRING ADJUSTER | 1 | $3.95 | |
| 33 | 1604-533 | ELBOW,90 DEG-7/16-20X7/16 W/FLARE | 1 | $37.95 | |
| 34 | 1604-534 | 45DEG. STRAIGHT THREAD ELBOW, FLARE TUBE | 1 | $14.95 | |
| 35 | 1604-532 | HOSE, RESERVOIR TO SHOCK. 16IN. | 1 | $66.95 | |
| 40 | 1604-525 | CIRCLIP,RESERVOIR.063 DIA.X 1.42 ID | 1 | $6.95 | |
| 41 | 1604-520 | ENDCAP,EASY ADJ RES-7/16-20 UNF | 1 | $28.95 | |
| 47 | 1604-554 | BODY, RESERVOIR-1.625 X 5.000 (MELONITE) | 1 | $313.95 | |
| 48 | 1604-535 | ENDCAP, RESERVOIR | 1 | $28.95 |
