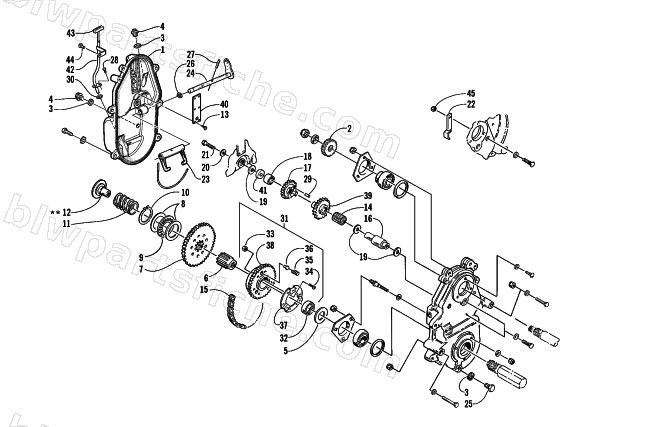

2002 Arctic Cat ZR 800 EFI CC () — DRIVE/REVERSE DROPCASE ASSEMBLY (Optional)
2002 ZR 800 EFI CC ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1639-927 | KIT, REVERSE 24:39/15W | 1 | $684.95 | |
| 0 | 1639-926 | KIT, REVERSE - 23:40/15W | 1 | $684.95 | |
| 1 | 1602-222 | COVER, DROPCASE-PTD BLK-REV (DIPSTICK) | 1 | $159.95 | |
| 2 | 0602-974 | SPROCKET, 24T (15 WIDE) | 1 | $93.95 | |
| 2 | 1602-118 | SPROCKET, UPPER-23T 15 WIDE | 1 | $82.95 | |
| 3 | 1602-213 | O-RING,2-013 | 1 | $0.40 | |
| 4 | 0623-293 | PLUG, DRAIN | 1 | $2.61 | |
| 5 | 0602-012 | SPACER, EXT SHAFT-1.0 X 2.0 X .155TH | 1 | $19.25 | |
| 6 | 1602-048 | SHAFT, EXTENSION | 1 | $129.95 | |
| 7 | 0702-048 | GEAR, 55T REVERSE-ASSY | 1 | $429.95 | |
| 8 | 0602-023 | WASHER,THRUST-2.25 | 1 | $15.11 | |
| 9 | 0602-022 | BEARING,THRUST | 1 | $23.39 | |
| 10 | 0602-024 | RING,RETAINING | 1 | $3.99 | |
| 11 | 0602-028 | SPRING, RETURN | 1 | $22.01 | |
| 12 | 0638-881 | KIT, REVERSE DRIVE ADAPTER | 1 | $51.95 | |
| 13 | 0623-081 | SCREW,SELF TAP-PHPNH 8-32X.31 F Z&Y | 1 | $0.26 | |
| 14 | 0602-205 | BEARING, CAGED-.875 X 1.00 | 1 | $38.95 | |
| 15 | 0602-972 | CHAIN, 72P (15 WIDE) | 1 | $142.95 | |
| 16 | 0602-872 | SHAFT, REVERSE IDLER | 1 | $113.95 | |
| 17 | 0702-365 | GEAR, 19T IDLER - ASSY | 1 | $178.95 | |
| 18 | 1602-045 | BEARING,DC-.625 X .625 | 1 | $19.25 | |
| 19 | 0602-215 | WASHER, THRUST-.625 ID X.030 X 1.105OD | 1 | $3.85 | |
| 20 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 21 | 8002-130 | SCREW, CAP-HH 5/16-18 X .75 G5 Z&Y | 1 | $0.68 | |
| 22 | 0702-555 | BRACKET, CHAIN BACKING-WELDT(0602-900) | 1 | $110.95 | |
| 23 | 0602-085 | FORK,SHIFT-MACHINED | 1 | $96.95 | |
| 24 | 0702-350 | SHAFT,SHIFT FORK-PTD BLK | 1 | $85.95 | |
| 25 | 0602-479 | PLUG, DRAIN-MAGNETIC | 1 | $22.01 | |
| 26 | 0602-021 | SEAL,O-RING .50 OD | 1 | $0.54 | |
| 27 | 0623-542 | PIN,SPRING-3/16 X 7/8 COILED BLK | 1 | $1.92 | |
| 28 | 0623-786 | SCREW,SELF TAP-TSPNH 10-24X.375 | 1 | $1.78 | |
| 29 | 0602-366 | PIN, ALIGNING-IDLERS | 1 | $1.37 | |
| 30 | 0605-014 | O-RING,RUBBER | 1 | $0.26 | |
| 31 | 0702-394 | SPROCKET,40T X 15 WIDE - ASSY | 1 | $365.95 | |
| 32 | 0602-016 | BEARING,J-2012 DC-1.250 | 1 | $23.39 | |
| 33 | 0123-430 | NUT,FLEX,LOCK 10-32 | 1 | $2.61 | |
| 34 | 0623-182 | SCREW,CAP-HSBH 10-32 X .875 | 1 | $0.26 | |
| 35 | 0602-138 | SPRING,COMPRESSION-REVERSE | 1 | $3.02 | |
| 36 | 0602-133 | PIN,SLIP-.993 LG | 1 | $17.87 | |
| 37 | 0602-144 | RETAINER,SPRING | 1 | $13.73 | |
| 39 | 0602-899 | SPROCKET, 22T-IDLER | 1 | $208.95 | |
| 40 | 1602-151 | COVER, OIL VENT - REVERSE | 1 | $38.95 | |
| 41 | 1602-044 | WASHER, THRUST-.625 ID X .126 X 1.125 OD | 1 | $13.73 | |
| 42 | 1602-106 | TUBE, DIPSTICK - WELDMENT | 1 | $39.95 | |
| 43 | 1602-107 | DIPSTICK, DROPCASE | 1 | $53.95 | |
| 44 | 0623-640 | SCREW,SELF TAP-HWH 5/16-18X1.0-TT Z & Y | 1 | $0.85 | |
| 45 | 0623-122 | NUT ,FLEX LOCK-THIN 1/4-20 | 1 | $1.50 |
