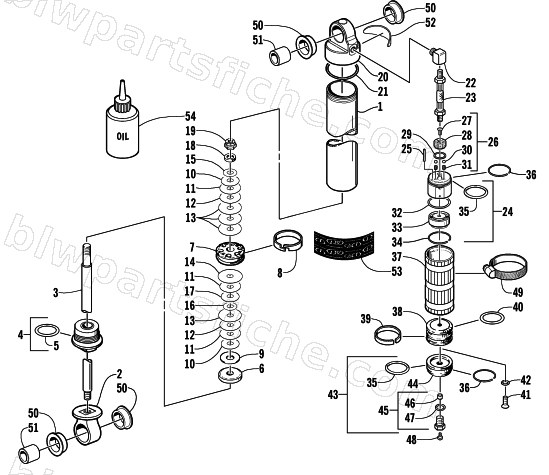

2002 Arctic Cat ZR 600 EFI — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2002 ZR 600 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1704-117 | SHOCK,REAR ARM -IMP - ALUM - ASSY | 1 | $505.95 | |
| 0 | 1704-266 | SHOCK,REAR ARM-ALUM 47MM | 1 | $912.95 | |
| 1 | 1604-544 | BODY, SHOCK-1.625X7.330 (MELONITE) | 1 | $149.95 | |
| 1 | 2604-054 | BODY, SHOCK-GROOVED-1.625 X 7.330 | 1 | $140.95 | |
| 2 | 1603-503 | EYELET,SHOCK - 1.000 DIA X 1.137 LGTH | 1 | $26.95 | |
| 4 | 0704-382 | END CAP, LONG - ASSY | 1 | $56.95 | |
| 5 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 6 | 1604-364 | SPACER, SHAFT (.530 ID X .75 OD X .375) | 1 | $6.95 | |
| 6 | 1604-511 | SPACER,SHAFT-.530ID X .75 OD X .25 | 1 | $22.95 | |
| 7 | 1603-189 | PISTON,0.046 ORIFICE | 1 | $71.95 | |
| 7 | 1603-273 | PISTON, .041 ORIFICE | 1 | $60.95 | |
| 8 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 9 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 10 | 1603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $4.40 | |
| 10 | 2603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $5.95 | |
| 11 | 1603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $4.13 | |
| 12 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 13 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 14 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 14 | 2603-134 | VALVE,SHOCK-1.300 DIA X .008 | 1 | $5.95 | |
| 15 | 1603-054 | VALVE,SHOCK- .800 DIA X .008 | 1 | $6.61 | |
| 15 | 2603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $5.95 | |
| 16 | 2603-064 | VALVE,SHOCK- .900 DIA X .008 | 1 | $5.95 | |
| 16 | 2603-042 | VALVE,SHOCK- .700 DIA X .006 | 1 | $5.95 | |
| 17 | 1603-072 | VALVE,SHOCK-1.000 DIA X .006 | 1 | $6.95 | |
| 18 | 1603-132 | VALVE,SHOCK-1.300 DIA X .006 | 1 | $4.13 | |
| 19 | 1603-045 | VALVE,SHOCK- .700 DIA X .010 | 1 | $4.68 | |
| 20 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 20 | 1603-959 | END CAP,SHOCK-CLICKER | 1 | $71.95 | |
| 21 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 22 | 2604-816 | PISTON,FLOATING-ASSY | 1 | $116.95 | |
| 22 | 0603-964 | ELBOW, HOSE FITTING - BRASS | 1 | $18.95 | |
| 23 | 1604-277 | O-RING, FLOATING PISTON | 1 | $4.54 | |
| 23 | 1603-317 | HOSE,RES TO SHOCK-3" | 1 | $86.95 | |
| 24 | 1604-278 | STRAP, FLOATING PISTON - TEFLON | 1 | $24.77 | |
| 24 | 1604-728 | END CAP,RESERVOIR-1/8-27 NPT | 1 | $40.95 | |
| 25 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 25 | 1603-406 | PIN,INDICATOR-KNOB | 1 | $3.44 | |
| 26 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 26 | 1703-001 | KNOB, ADJUSTER - ASSEMBLY | 1 | $52.95 | |
| 27 | 1603-426 | END CAP,SHOCK-NO LUG | 1 | $65.95 | |
| 28 | 1604-280 | O-RING,END CAP | 1 | $3.02 | |
| 29 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 29 | 0603-975 | RING, .070 X .801 | 1 | $0.65 | |
| 30 | 0603-974 | BALL , DETENT-.1875 DIA | 1 | $0.45 | |
| 31 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 31 | 0603-973 | SPRING, DETENT-.022 X .190 X .25 LONG | 1 | $3.57 | |
| 32 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 32 | 0603-970 | O-RING - .103 X 1.362 | 1 | $1.92 | |
| 33 | 1604-262 | BUSHING,SHOCK-.125 FLANGE | 1 | $3.02 | |
| 33 | 0703-542 | OIL RELIEF,2 PORT- ASSY | 1 | $117.95 | |
| 34 | 1604-397 | SLEEVE, EYELET - INNER - .950 | 1 | $3.99 | |
| 34 | 0603-984 | CIRCLIP, VALVE BODY - .063 DIA X 1.38 ID | 1 | $6.95 | |
| 35 | 4611-332 | DECAL,SHOCK-2002-ACT-2.3"X5" | 1 | $36.95 | |
| 35 | 0603-968 | O-RING - .139 X 1.484 | 1 | $2.75 | |
| 36 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 36 | 0603-985 | CIRCLIP,RESERVOIR - .063 DIA X 1.77 ID | 1 | $1.95 | |
| 37 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 37 | 1603-315 | BODY,RESERVOIR-4.75" GROOVED | 1 | $74.95 | |
| 38 | 0603-986 | PISTON, FLOATING - RESERVIOR | 1 | $79.95 | |
| 39 | 0603-988 | STRAP, PISTON - FLOATING - TEFLON | 1 | $34.95 | |
| 40 | 0603-987 | O-RING - .210 X 1.350 | 1 | $8.21 | |
| 43 | 0703-540 | END CAP, RESERVOIR,ASSY | 1 | $56.95 | |
| 44 | 0603-989 | ENDCAP, RESERVOIR | 1 | $114.95 | |
| 49 | 1603-316 | CLAMP,RESEVOIR-60-80MM (59-82MM) | 1 | $6.95 |
