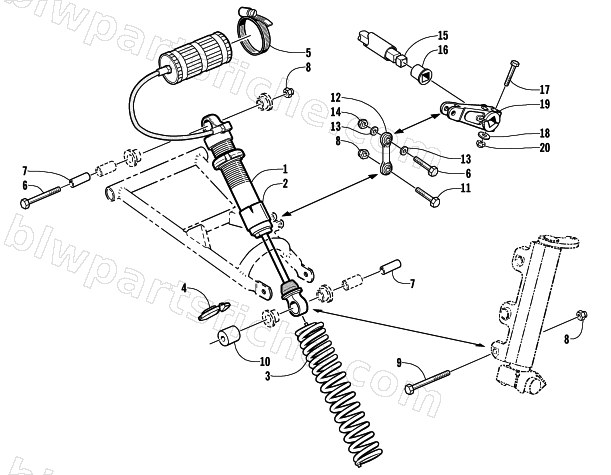

2002 Arctic Cat ZR 600 EFI CC () — SHOCK ABSORBER AND SWAY BAR ASSEMBLY
2002 ZR 600 EFI CC ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0703-996 | SKI, SHOCK-REMOTE RESERVOIR-RH | 1 | $654.95 | |
| 1 | 0703-997 | SKI, SHOCK-REMOTE RESERVOIR-LH | 1 | $727.95 | |
| 2 | 1603-271 | SLEEVE,WEAR-FRT SHOCK | 1 | $20.95 | |
| 3 | 1603-392 | SPRING,COMP-FRT-GRN | 1 | $74.95 | |
| 3 | 1603-604 | SPRING,COMP-SKI- PTD ORG | 1 | $87.95 | |
| 4 | 1603-890 | RETAINER,SPRING | 1 | $13.73 | |
| 5 | 0214-025 | CLAMP,HOSE #32 | 1 | $4.40 | |
| 7 | 3604-594 | AXLE,SHOCK EYELET-10(ID)X20.7 MM | 1 | $4.40 | |
| 8 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 9 | 8002-232 | SCREW,CAP-HH 3/8-16 X3.25 G5 Z&Y | 1 | $2.06 | |
| 10 | 0603-648 | SPACER,SHOCK-MTG | 1 | $15.11 | |
| 11 | 8002-225 | SCREW,CAP-HH 3/8-16 X1.50 G5 Z&Y | 1 | $0.95 | |
| 12 | 1603-002 | LINK,SWAY BAR | 1 | $54.95 | |
| 13 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 14 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 15 | 0703-202 | SWAY BAR, 7/16-PAINTED | 1 | $108.95 | |
| 16 | 0603-151 | BEARING,SWAY BAR-SQUARE | 1 | $23.39 | |
| 17 | 8002-137 | SCREW,CAP-HH 5/16-18 X2.00 G5 Z&Y | 1 | $1.09 | |
| 18 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 19 | 0603-917 | ARM, SWAY BAR-PLASTIC | 1 | $70.95 | |
| 20 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 |
