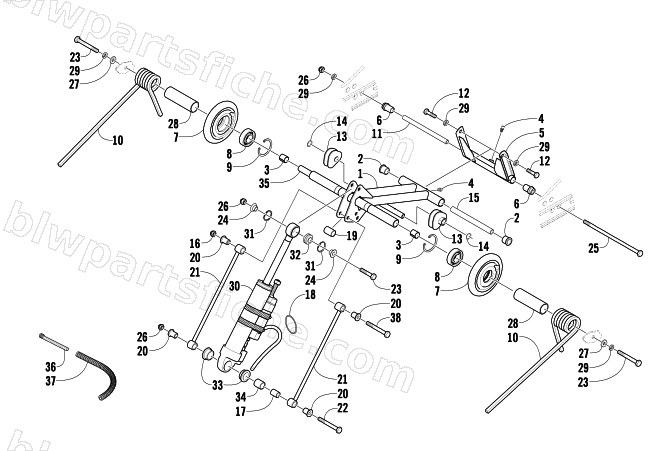

2002 Arctic Cat ZR 440 SNO PRO () — REAR SUSPENSION REAR ARM ASSEMBLY
2002 ZR 440 SNO PRO ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0704-595 | ARM,IDLER-FAB BLK(02 PRO) | 1 | $291.95 | |
| 2 | 1604-100 | BUSHING,FLARED-BRONZE (.628 ID) | 1 | $6.75 | |
| 3 | 2604-147 | BEARING,GARLOCK-11DU14 | 1 | $8.21 | |
| 4 | 0623-922 | FITTING,GREASE-PRESS FIT W/CHK BALL | 1 | $1.92 | |
| 5 | 0704-593 | ARM,REAR-FABR(BLK) (02 PRO) | 1 | $81.95 | |
| 6 | 1604-307 | AXLE,SERRATED-REAR ARM (NO BEARING) | 1 | $54.95 | |
| 7 | 2604-143 | WHEEL,IDL-5.35 W/1" ID (NO INSR) | 1 | $53.95 | |
| 8 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 9 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 10 | 0704-890 | SPRING,SUSPENSION-RH-PTD BLK | 1 | $79.95 | |
| 10 | 0704-891 | SPRING,SUSPENSION-LH-PTD BLK | 1 | $79.95 | |
| 12 | 8002-223 | SCREW,CAP-HH 3/8-16 X1.125 G5 Z&Y | 1 | $8.21 | |
| 13 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 13 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 14 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 15 | 1604-208 | AXLE,ALUM-.625 X 6.817 | 1 | $42.95 | |
| 16 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 17 | 0604-644 | SLEEVE,SHOCK EYELET-REAR-ARM | 1 | $29.95 | |
| 18 | 2604-165 | O-RING,2-324 | 1 | $3.95 | |
| 19 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 | |
| 20 | 1604-498 | AXLE,LINK-FLANGED(99 PRO) | 1 | $15.11 | |
| 21 | 0704-361 | LINK,REAR SHOCK-PTD BLK | 1 | $27.95 | |
| 22 | 0623-793 | SCREW,CAP-HH 3/8-16X3.625 GR 5 Z&Y | 1 | $11.95 | |
| 24 | 1604-662 | SPACER,SS SPHERICAL BEARING-RR ARM | 1 | $22.01 | |
| 25 | 0623-907 | SCREW, CAP-HH 3/8-16X10.0 GR5 Z&Y | 1 | $4.26 | |
| 26 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 27 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 28 | 0114-254 | SLEEVE,SPRING | 1 | $6.95 | |
| 29 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 30 | 0704-749 | SHOCK, RR ARM | 1 | $1,304.95 | |
| 31 | 0623-951 | RING,INTL RTNG-1.00 DIA | 1 | $6.20 | |
| 32 | 1604-664 | BEARING,SPHERICAL | 1 | $46.95 | |
| 33 | 1604-222 | BUSHING,REAR ARM SHOCK-.125" LIP | 1 | $17.87 | |
| 34 | 2604-223 | SLEEVE, .571 X .815 X .950TLG | 1 | $33.95 | |
| 35 | 2604-139 | AXLE,INNER CARRIAGE | 1 | $89.95 |
