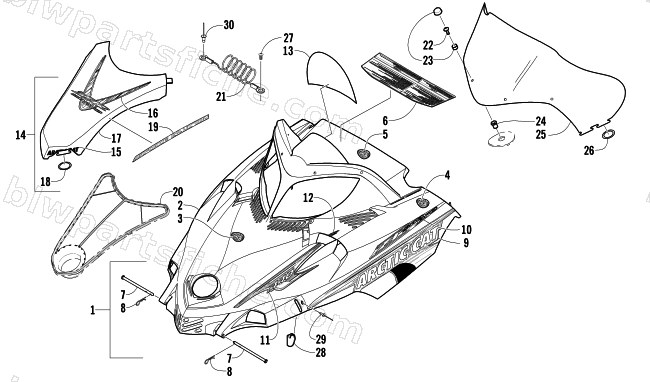

2002 Arctic Cat ZR 440 SNO PRO () — HOOD AND WINDSHIELD ASSEMBLY
2002 ZR 440 SNO PRO ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-127 | HOOD W/DECALS | 1 | $1,761.95 | |
| 2 | 1718-126 | HOOD W/O DECALS | 1 | $967.95 | |
| 3 | 0717-169 | FOAM, HOOD-CENTER FRT | 1 | $8.95 | |
| 4 | 0717-170 | FOAM, HOOD-REAR RH | 1 | $8.95 | |
| 4 | 0717-171 | FOAM, HOOD-REAR LH | 1 | $8.95 | |
| 5 | 0717-172 | FOAM, HOOD-REAR | 1 | $8.95 | |
| 6 | 4611-496 | DECAL, CAUTION/WARNING | 1 | $39.95 | |
| 7 | 1623-026 | PIN,CLEVIS-1/4 | 1 | $33.95 | |
| 8 | 0623-847 | CLIP, HAIRPIN | 1 | $0.95 | |
| 9 | 4611-486 | DECAL, HOOD-LWR "ARCTIC CAT" RH | 1 | $165.95 | |
| 9 | 4611-487 | DECAL, HOOD-LWR "ARCTIC CAT" LH | 1 | $109.95 | |
| 10 | 4611-484 | DECAL, HOOD-"ZR SNO PRO" | 1 | $106.95 | |
| 11 | 4611-482 | DECAL, HOOD-FRT-"440" RH | 1 | $37.95 | |
| 11 | 4611-483 | DECAL, HOOD-FRT-"440" LH | 1 | $103.95 | |
| 12 | 4611-490 | DECAL,HOOD-VENT RH | 1 | $48.95 | |
| 12 | 4611-491 | DECAL,HOOD-VENT LH | 1 | $66.95 | |
| 13 | 4611-873 | DECAL,GAUGE COVER | 1 | $75.95 | |
| 14 | 1718-249 | COVER,HOOD-W/DECALS | 1 | $288.95 | |
| 15 | 3611-187 | DECAL, HOOD-"ARCTIC CAT"-BLK | 1 | $26.95 | |
| 16 | 4611-488 | DECAL, HOOD-CREST | 1 | $105.95 | |
| 17 | 2706-030 | COVER,HOOD-SNOW SEPERATOR-PTD GRN | 1 | $165.95 | |
| 18 | 2606-801 | O-RING,HOOD | 1 | $5.92 | |
| 19 | 4611-489 | DECAL, HOOD-"AIRFORCE INDUCTION" | 1 | $40.95 | |
| 20 | 3606-150 | SCREEN,HOOD-AIR INTAKE | 1 | $79.95 | |
| 21 | 2606-726 | CABLE,HOOD-17.00 | 1 | $20.63 | |
| 22 | 0623-902 | SCREW, MACH-PHTRH-10-32X5/8-ZY | 1 | $0.95 | |
| 23 | 0124-054 | SNAP CAP W/WASHER | 1 | $1.23 | |
| 24 | 0623-845 | NUT, EXP,10-32 | 1 | $2.47 | |
| 25 | 2606-347 | WINDSHIELD, FORMED-GREEN | 1 | $216.95 | |
| 26 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 27 | 0623-302 | SCREW,SELF TAP-HWH #12X1/2 TYPE | 1 | $0.26 | |
| 28 | 1606-441 | HOLDDOWN,HOOD STRAP-SIDE ('98 440 PRO) | 1 | $13.73 | |
| 28 | 2606-096 | HOLDDOWN,HOOD STRAP-SIDE RH | 1 | $30.95 | |
| 29 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 30 | 8060-508 | RIVET,BLIND-DH SS56 BLK | 1 | $0.26 |
