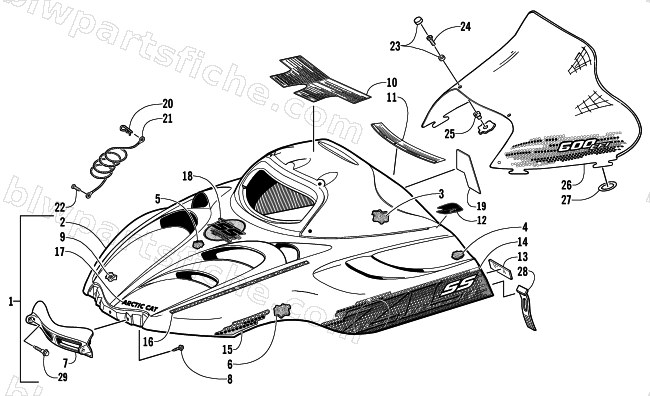

2002 Arctic Cat ZL 600 EFI SS () — HOOD AND WINDSHIELD ASSEMBLY
2002 ZL 600 EFI SS ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-082 | HOOD W/DECALS-BLK-02 ZL SS | 1 | $1,185.95 | |
| 1 | 1718-026 | HOOD W/DECALS-01 600 EFI SS-LIMITED | 1 | $1,248.95 | |
| 1 | 1718-171 | HOOD W/DECALS ('02 600 "SS" ESR BLK) | 1 | $1,264.95 | |
| 1 | 1718-169 | HOOD W/DECALS ('02 600 "SS" EFI ESR) | 1 | $1,264.95 | |
| 2 | 1718-104 | HOOD W/O DECALS-BLK-02 SS | 1 | $1,153.95 | |
| 2 | 1718-077 | HOOD W/O DECALS-02 ZL SS | 1 | $1,153.95 | |
| 2 | 1718-178 | HOOD W/O DECALS - '03 550 ESR BLK | 1 | $996.95 | |
| 2 | 1718-168 | HOOD W/O DECALS (600 "SS" EFI ESR) | 1 | $1,153.95 | |
| 4 | 0617-322 | FOAM,HOOD-UPPER RH | 1 | $42.95 | |
| 4 | 0617-323 | FOAM,HOOD-UPPER LH | 1 | $53.95 | |
| 5 | 0617-328 | FOAM,HOOD-MIDDLE | 1 | $26.95 | |
| 6 | 0617-326 | FOAM,HOOD-REAR RH | 1 | $17.95 | |
| 6 | 0617-327 | FOAM,HOOD-REAR LH | 1 | $29.95 | |
| 7 | 1606-720 | HINGE, HOOD | 1 | $45.95 | |
| 8 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 9 | 1606-938 | FOIL,HOOD-RH | 1 | $54.95 | |
| 9 | 1606-939 | FOIL, HOOD-LH | 1 | $75.95 | |
| 10 | 3611-485 | DECAL, WARNING-GENL & BRAKE-ENG & FRNCH | 1 | $35.95 | |
| 11 | 3611-970 | DECAL, CAUTION-ENG/BTRY/FUEL-ENG &FRCH | 1 | $41.95 | |
| 12 | 4611-334 | DECAL,HOOD PAD-ACT-RH BLK | 1 | $8.95 | |
| 12 | 4611-335 | DECAL,HOOD PAD-ACT-LH BLK | 1 | $8.95 | |
| 13 | 3611-509 | DECAL, WARNING-SEATING CAPACITY | 1 | $72.95 | |
| 14 | 4611-310 | DECAL, HOOD-LWR RH | 1 | $104.95 | |
| 14 | 4611-311 | DECAL, HOOD-LWR LH | 1 | $108.95 | |
| 14 | 4611-126 | DECAL, HOOD-LOWER-RH | 1 | $244.95 | |
| 14 | 4611-125 | DECAL,HOOD-LOWER-LH | 1 | $99.95 | |
| 15 | 4611-312 | DECAL, HOOD-FRT LWR RH | 1 | $59.95 | |
| 15 | 4611-313 | DECAL, HOOD-FRT LWR LH | 1 | $63.95 | |
| 15 | 4611-284 | DECAL, HOOD-FRT LWR RH | 1 | $60.95 | |
| 15 | 4611-285 | DECAL, HOOD-FRT LWR LH | 1 | $60.95 | |
| 16 | 4611-128 | DECAL, HOOD-UPR-BLK | 1 | $89.95 | |
| 16 | 4611-127 | DECAL,HOOD UPR-BRNT ORN | 1 | $91.95 | |
| 17 | 3611-186 | DECAL, HOOD-"ARCTIC CAT"-GRN-CURVED | 1 | $21.95 | |
| 17 | 3611-187 | DECAL, HOOD-"ARCTIC CAT"-BLK | 1 | $26.95 | |
| 18 | 4611-314 | DECAL, HOOD,CREST | 1 | $42.95 | |
| 18 | 4611-129 | DECAL, HOOD CREST | 1 | $40.95 | |
| 19 | 3611-580 | DECAL,REVERSE | 1 | $25.95 | |
| 21 | 1606-158 | CABLE HOOD 35.0" | 1 | $15.11 | |
| 23 | 0124-054 | SNAP CAP W/WASHER | 1 | $1.23 | |
| 24 | 0623-902 | SCREW, MACH-PHTRH-10-32X5/8-ZY | 1 | $0.95 | |
| 25 | 0623-845 | NUT, EXP,10-32 | 1 | $2.47 | |
| 26 | 1606-696 | WINDSHIELD,FORMED-SMOKE(2000 ZR) | 1 | $165.95 | |
| 27 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 28 | 1606-067 | STRAP, HOLDDOWN- HOOD | 1 | $12.35 | |
| 29 | 0623-690 | SCREW,HDHS-1/4-20X1.240 Z&Y | 1 | $24.77 |
