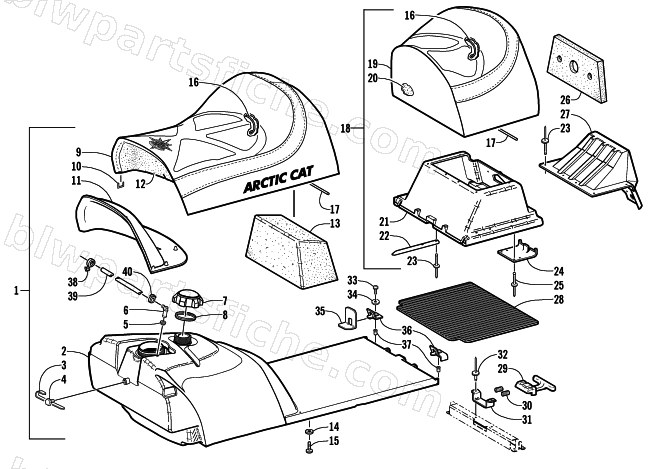

2002 Arctic Cat PANTERA 800 EFI ESR () — GAS TANK AND SEAT ASSEMBLY
2002 PANTERA 800 EFI ESR ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1718-137 | SEAT, FRT-ASSY-02 PTA 600 EFI | 1 | $584.95 | |
| 2 | 0770-553 | TANK, GAS-ASSY-02 600 PTA EFI | 1 | $463.95 | |
| 3 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 4 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 5 | 1670-325 | GROMMET, 1/4"-FUEL TANK | 1 | $2.88 | |
| 6 | 1670-324 | ELBOW, 90 DEG-1/4 BARB | 1 | $3.44 | |
| 7 | 0670-341 | CAP,OIL TANK-W/SEAL | 1 | $16.49 | |
| 9 | 1706-862 | COVER, FRT SEAT-BLK CHERRY | 1 | $306.95 | |
| 10 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 11 | 1606-612 | INSERT, SEAT FOAM-LG | 1 | $31.95 | |
| 12 | 3706-311 | FOAM, SEAT-FRONT | 1 | $187.95 | |
| 13 | 2606-133 | INSERT, SEAT FOAM | 1 | $38.95 | |
| 14 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 15 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 16 | 1606-150 | WIRE, SEAT | 1 | $3.02 | |
| 19 | 1706-377 | COVER,SEAT-PASSENGER-BLK CHERRY | 1 | $252.95 | |
| 20 | 3706-312 | FOAM, SEAT-PASSENGER | 1 | $106.95 | |
| 21 | 2606-066 | SEATBASE, REAR-MACH | 1 | $86.95 | |
| 22 | 2706-166 | BRKT,HOLD DOWN-SEAT-FRT-RH-PTD BLK | 1 | $18.95 | |
| 22 | 2706-167 | BRKT,HOLD DOWN-SEAT-FRT-LH-PTD BLK | 1 | $16.95 | |
| 23 | 0623-853 | RIVET, BLIND-.162 DIA X .040/.275 GRIP | 1 | $1.09 | |
| 24 | 2606-161 | PLATE, STRIKE | 1 | $82.95 | |
| 25 | 0623-778 | RIVET, BULBEX-BF01-0625 | 1 | $1.09 | |
| 26 | 0617-098 | FOAM, SEATBASE-TAIL LIGHT | 1 | $6.95 | |
| 27 | 1606-191 | EXTENSION,TOOLBOX | 1 | $104.95 | |
| 28 | 2606-180 | PAD, RUBBER-RIBBED | 1 | $65.95 | |
| 29 | 2606-159 | HANDLE, BACKREST-LATCH | 1 | $5.65 | |
| 30 | 2606-154 | SPRING, COMPRESSION | 1 | $50.95 | |
| 31 | 2706-130 | BRKT,RETAINER-LATCH-PTD BLK | 1 | $17.95 | |
| 32 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 33 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 34 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 35 | 2606-268 | GUARD, SEAT-RH | 1 | $5.65 | |
| 35 | 2606-269 | GUARD, SEAT-LH | 1 | $5.95 | |
| 36 | 2706-134 | BRKT, HOLDDOWN-RECEIVER-RH-PTD BLK | 1 | $17.95 | |
| 36 | 2706-135 | BRKT, HOLDDOWN-RECEIVER-LH-PTD BLK | 1 | $18.95 | |
| 37 | 0623-582 | INSERT, A L SERIES (1/4-20) | 1 | $3.16 | |
| 38 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 39 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 39 | 0610-015 | HOSE,GAS 1/4 X100' | 1 | $231.59 | |
| 40 | 0623-063 | CLAMP, HOSE (SNP02) | 1 | $4.40 |
