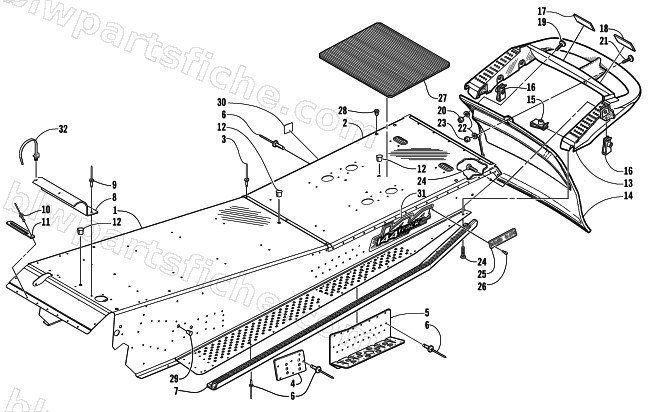

2002 Arctic Cat MOUNTAIN CAT 800 (LE 151) — TUNNEL AND REAR BUMPER
2002 MOUNTAIN CAT 800 (LE 151)
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-015 | TUNNEL - ASSY | 1 | $861.95 | |
| 1 | 1718-156 | TUNNEL,ASSY 02 800 MC L/E | 1 | $1,307.95 | |
| 2 | 2606-115 | PLATE, END-REAR-01 PS | 1 | $185.95 | |
| 2 | 2606-427 | PLATE, END TUNNEL 151" | 1 | $209.95 | |
| 3 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 4 | 2706-116 | PLATE, BODY-REINFORCEMENT-PTD BLK | 1 | $6.75 | |
| 5 | 2706-766 | BRKT,RR SUSP MTG-RH PTD BLK | 1 | $184.95 | |
| 5 | 2706-767 | BRKT,RR SUSP MTG-LH PTD BLK | 1 | $211.95 | |
| 6 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 6 | 0623-072 | RIVET,SOLID ALUM-156 X370 | 1 | $0.15 | |
| 6 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 7 | 2606-510 | ROLL, TUNNEL-RH-144"-FORMED | 1 | $72.95 | |
| 7 | 2606-511 | ROLL, TUNNEL-LH-144"-FORMED | 1 | $74.95 | |
| 7 | 2606-420 | ROLL,TUNNEL-151"RH-FORMED | 1 | $74.95 | |
| 7 | 2606-419 | ROLL,TUNNEL-151"LH-FORMED | 1 | $64.95 | |
| 8 | 0607-751 | BRKT,PROTECTOR-MAIN HARNESS | 1 | $17.95 | |
| 9 | 0623-166 | RIVET,CHERRY-5/32 X 3/16 | 1 | $0.95 | |
| 10 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 11 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 12 | 0623-562 | PLUG,HOLE-3/8 DIA-BLK | 1 | $1.37 | |
| 13 | 1606-200 | BUMPER,REAR-Z,ZL,ZR | 1 | $142.95 | |
| 14 | 1606-202 | SNOWFLAP-BLK (99 PROD) | 1 | $96.95 | |
| 14 | 2606-460 | SNOWFLAP, LONG | 1 | $140.95 | |
| 14 | 1606-507 | SNOWFLAP, REV. | 1 | $74.95 | |
| 15 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 | |
| 16 | 0623-771 | NUT,U-1/4-20 (.50 X .25 PANEL) | 1 | $1.64 | |
| 17 | 1611-567 | DECAL,WARNING-TOWING(FRENCH) | 1 | $13.95 | |
| 18 | 1611-566 | DECAL,WARNING-TOWING(ENGLISH) | 1 | $13.73 | |
| 19 | 8007-579 | SCREW,MACH-CRTH 1/4-20X.625 G2 Z&Y | 1 | $0.45 | |
| 20 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 21 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 22 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 23 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 24 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 25 | 0606-029 | REFLECTOR, RED | 1 | $13.73 | |
| 26 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 27 | 2606-134 | PAD, RUBBER | 1 | $36.95 | |
| 28 | 0623-582 | INSERT, A L SERIES (1/4-20) | 1 | $3.16 | |
| 29 | 0606-983 | PLUG,BODY 3/8-BLACK | 1 | $1.92 | |
| 30 | 0411-053 | DECAL,TUBE-CE | 1 | $100.95 | |
| 31 | 4611-048 | DECAL,TUNNEL-144"-RH(MC) | 1 | $63.95 | |
| 31 | 4611-049 | DECAL,TUNNEL-144"-LH(MC) | 1 | $63.95 | |
| 31 | 4611-350 | DECAL, TUNNEL,151" RH | 1 | $87.95 | |
| 31 | 4611-351 | DECAL, TUNNEL,151" LH | 1 | $90.95 | |
| 31 | 4611-440 | DECAL, TUNNEL-RH-151"-ORN | 1 | $39.95 | |
| 31 | 4611-441 | DECAL, TUNNEL-LH-151"-ORN | 1 | $33.95 | |
| 31 | 4611-434 | DECAL, TUNNEL-144"-RH-MC-ORN | 1 | $63.95 | |
| 31 | 4611-433 | DECAL, TUNNEL-144"-LH-MC-ORN | 1 | $74.95 | |
| 32 | 0623-677 | CABLE TIE,PUSH MOUNT-X MAS CLIP | 1 | $1.09 |
