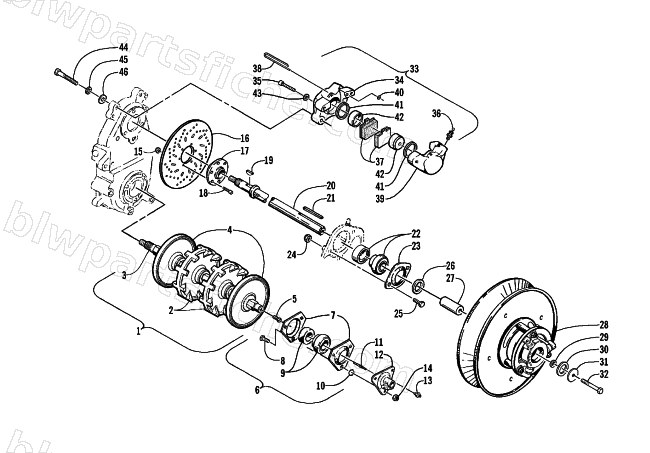

2002 Arctic Cat MOUNTAIN CAT 800 (LE 144) — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2002 MOUNTAIN CAT 800 (LE 144)
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-039 | TRACK DRIVE ASSY - 9 TOOTH (3/4" RING) | 1 | $442.95 | |
| 2 | 0602-960 | SPROCKET,DRIVE-INNER (ROUND TOOTH) | 1 | $54.95 | |
| 3 | 0602-958 | SHAFT, DRIVE | 1 | $326.95 | |
| 4 | 0602-994 | SPROCKET, DRIVE-9T-OUTER (3/4" RING) | 1 | $56.95 | |
| 5 | 0120-247 | BUSHING,DRIVE-SPEEDOMETER | 1 | $5.65 | |
| 6 | 0702-410 | PLATE,FLANGE-BEARING-ASSY | 1 | $117.95 | |
| 7 | 0602-198 | PLATE,FLANGE-BEARING (TRIANGLE) | 1 | $12.35 | |
| 8 | 8011-130 | BOLT,CRG 5/16-18X.75 GR1 Z&Y | 1 | $1.09 | |
| 9 | 1602-375 | BEARING,1.00 W/COLLAR | 1 | $72.95 | |
| 10 | 0623-810 | RING,SOLDER-5/16 | 1 | $4.95 | |
| 11 | 0602-154 | CABLE,DRIVE ADAPTOR | 1 | $12.35 | |
| 12 | 0720-005 | ADAPTER,DRIVE-SPEEDOMETER-FAB. 47 | 1 | $96.95 | |
| 13 | 0104-062 | ZERK GREASE 1/4-28 | 1 | $1.23 | |
| 14 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 15 | 0123-430 | NUT,FLEX,LOCK 10-32 | 1 | $2.61 | |
| 16 | 0602-951 | DISC,BRAKE-98 HYD | 1 | $147.95 | |
| 17 | 0602-952 | HUB,BRAKE-98 HYD | 1 | $98.95 | |
| 18 | 0623-433 | SCREW,HSFH-#10-32 X .75 (PLAIN) | 1 | $0.55 | |
| 19 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 20 | 0702-266 | SHAFT,DRIVEN-PTD BLK | 1 | $216.95 | |
| 21 | 0101-076 | KEY 3/16 X 1/4 X 3 | 1 | $2.75 | |
| 22 | 1602-099 | BEARING, RELUBRICATABLE - 1.00 DRIVEN SH | 1 | $54.95 | |
| 23 | 0602-892 | FLANGE,BRG-TWO MTG HOLE | 1 | $16.95 | |
| 24 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 25 | 8002-132 | SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y | 1 | $0.95 | |
| 26 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 26 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 27 | 0648-066 | SHAFT, STUB 2.100" | 1 | $28.95 | |
| 28 | 0726-114 | CLUTCH, DRIVEN (RED/WHITE,55) | 1 | $671.95 | |
| 29 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 30 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 32 | 8002-142 | SCREW,CAP-HH 5/16-18 X3.25 G5 Z&Y | 1 | $0.65 | |
| 33 | 0602-829 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $437.95 | |
| 35 | 8005-679 | SCREW, CAP-HSH 3/8-16X2.50 Z&Y | 1 | $3.85 | |
| 36 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 37 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 | |
| 40 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 41 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 42 | 0602-708 | PISTON | 1 | $81.95 | |
| 43 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 44 | 8002-316 | SCREW,CAP-HH 7/16-14 X1.75 G5 Z&Y | 1 | $0.75 | |
| 45 | 8051-307 | WASHER,SPR LOCK-7/16 .440X.784X.133 Z&Y | 1 | $0.40 | |
| 46 | 8050-307 | WASHER,FLAT- 7/16 X .922 X .065 Z&Y | 1 | $0.15 |
