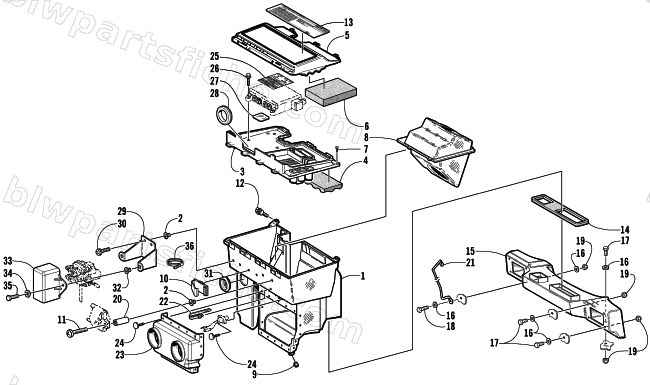

2002 Arctic Cat MOUNTAIN CAT 800 EFI (LE 144) — AIR SILENCER ASSEMBLY
2002 MOUNTAIN CAT 800 EFI (LE 144)
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0770-575 | SILENCER, AIR-ASSY | 1 | $144.95 | |
| 2 | 0623-529 | INSERT,AL SERIES ALS7-1032-225 | 1 | $2.95 | |
| 3 | 1670-197 | COVER, AIR SILENCER,UNROUTED | 1 | $41.95 | |
| 4 | 0617-393 | FOAM,AIR SILENCER-TOP LID | 1 | $14.95 | |
| 5 | 1670-049 | COVER, TOOL TRAY | 1 | $61.95 | |
| 6 | 0617-411 | FOAM,TOOL TRAY | 1 | $14.95 | |
| 7 | 0623-882 | SCREW, SELF,TAP-PHPNH#10X5/8TYPE AB Z&Y | 1 | $0.15 | |
| 8 | 1670-061 | RESONATOR, Q-WAVE-INLET-44MM | 1 | $41.95 | |
| 9 | 1606-038 | BUMPER, AIR SILENCER | 1 | $1.95 | |
| 10 | 0623-792 | CLIP,WIRE/HOSE PUSH MOUNT | 1 | $3.99 | |
| 11 | 0623-835 | SCREW,MACH-PHPNH #10-32 X1.75 W/SEMS LW | 1 | $0.55 | |
| 12 | 0623-780 | SCREW,HEX SHOULDER - 10/32 | 1 | $16.49 | |
| 13 | 4611-504 | DECAL, CLUTCHING-02 MC 800 EFI/LE/OS | 1 | $60.95 | |
| 14 | 0617-245 | SEAL, AIR BOX/PLENUM | 1 | $6.06 | |
| 15 | 1670-077 | PLENUM,AIR SILENCER-ROUTED (EFI) | 1 | $119.95 | |
| 16 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 17 | 8002-040 | SCREW,CAP-HH 1/4-20 X.75 G5 Z&Y | 1 | $0.40 | |
| 18 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 19 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 20 | 0107-630 | SPACER,FUEL PUMP | 1 | $11.95 | |
| 21 | 0707-705 | WIREFORM, GUIDE-HARNESS/ROPE-PTD BLK | 1 | $16.49 | |
| 22 | 0623-677 | CABLE TIE,PUSH MOUNT-X MAS CLIP | 1 | $1.09 | |
| 23 | 1670-256 | BOOT, EFI-2002 800 | 1 | $100.95 | |
| 24 | 0623-165 | CLIP, X-MAS TREE-5/32 | 1 | $1.50 | |
| 25 | 3611-403 | DECAL,INSTRUCTIONS-FUEL/EFI | 1 | $8.95 | |
| 26 | 0623-785 | SCREW,SELF TAP-HWH #10-16 X 1 TYPE B Z&Y | 1 | $0.68 | |
| 27 | 2606-007 | FOIL, PROTECTIVE | 1 | $1.78 | |
| 28 | 1670-145 | GROMMET,VEV | 1 | $6.06 | |
| 29 | 0770-618 | PLATE, MTG-COMPONENT/SERVO-PTD BLK | 1 | $17.87 | |
| 30 | 0623-888 | SCREW,MACH-PHPNH 10-32X.75 Z&Y-SEMS | 1 | $0.54 | |
| 31 | 2606-062 | PLUG, CAP,1 1/2 | 1 | $3.02 | |
| 32 | 0623-582 | INSERT, A L SERIES (1/4-20) | 1 | $3.16 | |
| 34 | 8050-212 | WASHER,FLAT- 1/4 X .500 X .063 Z&Y | 1 | $0.68 | |
| 35 | 8002-044 | SCREW,CAP-HH 1/4-20 X1.25 G5 Z&Y | 1 | $0.68 | |
| 36 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
