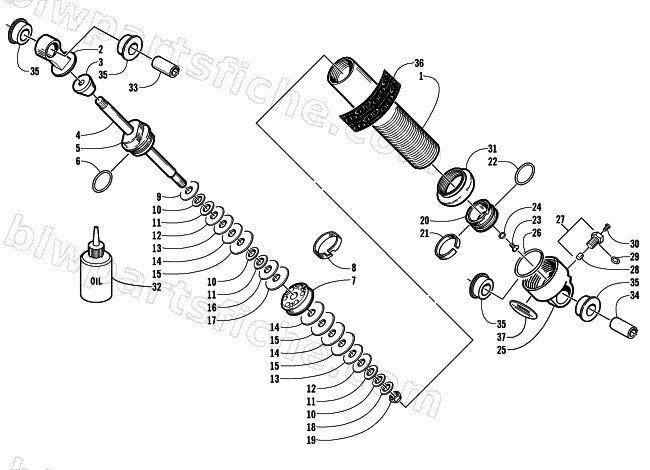

2002 Arctic Cat MOUNTAIN CAT 800 EFI () — FRONT SUSPENSION SHOCK ABSORBER
2002 MOUNTAIN CAT 800 EFI ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2703-224 | KIT,SKI SHOCKS-S/PARTS | 1 | $1,105.95 | |
| 0 | 2703-133 | SHOCK,SKI - IMP ALUM - 16.90" | 1 | $481.95 | |
| 1 | 1603-446 | BODY,SHOCK-7.225 | 1 | $160.95 | |
| 1 | 1603-308 | BODY,SHOCK-8.900(MELONITE) | 1 | $443.95 | |
| 2 | 0603-920 | EYELET,1.012 x 1.637 x 2.26 | 1 | $98.95 | |
| 2 | 0603-910 | EYELET,SHOCK-FR SUSP(FOX ONLY) | 1 | $97.95 | |
| 3 | 0603-991 | BUMPER,STOP | 1 | $16.95 | |
| 4 | 2603-332 | ROD,SHOCK-.498 X 7.95 - (FLOAT) | 1 | $129.95 | |
| 5 | 0704-386 | ENDCAP - ASSY | 1 | $94.95 | |
| 6 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 7 | 0603-953 | PISTON, .093 ORIFICE | 1 | $94.95 | |
| 8 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 9 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 10 | 1603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $4.40 | |
| 11 | 1603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $4.13 | |
| 12 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 13 | 1603-094 | VALVE,SHOCK-1.100 DIA X .008 | 1 | $5.51 | |
| 14 | 1603-122 | VALVE,SHOCK-1.250 DIA X .006 | 1 | $4.82 | |
| 15 | 2603-124 | VALVE,SHOCK-1.250 DIA X .008 | 1 | $5.95 | |
| 16 | 1603-092 | VALVE,SHOCK-1.100 DIA X .006 | 1 | $7.95 | |
| 17 | 1603-134 | VALVE,SHOCK-1.300 DIA X .008 | 1 | $4.95 | |
| 18 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 19 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 20 | 2604-816 | PISTON,FLOATING-ASSY | 1 | $116.95 | |
| 21 | 1604-278 | STRAP, FLOATING PISTON - TEFLON | 1 | $24.77 | |
| 22 | 1604-277 | O-RING, FLOATING PISTON | 1 | $4.54 | |
| 23 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 24 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 25 | 1603-426 | END CAP,SHOCK-NO LUG | 1 | $65.95 | |
| 26 | 1604-280 | O-RING,END CAP | 1 | $3.02 | |
| 27 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 29 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 30 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 31 | 0603-960 | NUT, SPRING ADJUSTER | 1 | $3.95 | |
| 32 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 33 | 1603-209 | SLEEVE, EYELET - INNER - .790 TLG | 1 | $1.23 | |
| 34 | 1603-575 | SLEEVE,EYELET.790X.812X.635" POWDER MET | 1 | $22.01 | |
| 35 | 0603-955 | BUSHING, SKI SHOCK-.045" LIP | 1 | $9.59 | |
| 36 | 4611-332 | DECAL,SHOCK-2002-ACT-2.3"X5" | 1 | $36.95 | |
| 37 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 |
