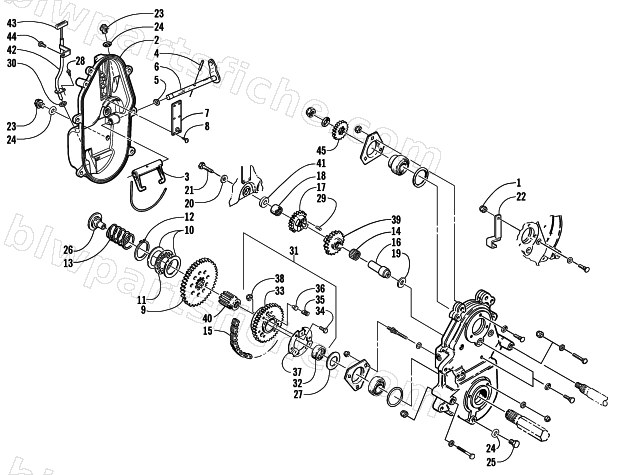

2002 Arctic Cat MOUNTAIN CAT 800 EFI () — DRIVE/REVERSE DROPCASE ASSEMBLY (OPTIONAL)
2002 MOUNTAIN CAT 800 EFI ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1639-926 | KIT, REVERSE - 23:40/15W | 1 | $684.95 | |
| 1 | 0623-122 | NUT ,FLEX LOCK-THIN 1/4-20 | 1 | $1.50 | |
| 2 | 1602-222 | COVER, DROPCASE-PTD BLK-REV (DIPSTICK) | 1 | $159.95 | |
| 3 | 0602-085 | FORK,SHIFT-MACHINED | 1 | $96.95 | |
| 4 | 0623-542 | PIN,SPRING-3/16 X 7/8 COILED BLK | 1 | $1.92 | |
| 5 | 0602-021 | SEAL,O-RING .50 OD | 1 | $0.54 | |
| 6 | 0702-350 | SHAFT,SHIFT FORK-PTD BLK | 1 | $85.95 | |
| 7 | 1602-151 | COVER, OIL VENT - REVERSE | 1 | $38.95 | |
| 8 | 0623-081 | SCREW,SELF TAP-PHPNH 8-32X.31 F Z&Y | 1 | $0.26 | |
| 9 | 0702-048 | GEAR, 55T REVERSE-ASSY | 1 | $429.95 | |
| 10 | 0602-023 | WASHER,THRUST-2.25 | 1 | $15.11 | |
| 11 | 0602-022 | BEARING,THRUST | 1 | $23.39 | |
| 12 | 0602-024 | RING,RETAINING | 1 | $3.99 | |
| 13 | 0602-028 | SPRING, RETURN | 1 | $22.01 | |
| 14 | 0602-205 | BEARING, CAGED-.875 X 1.00 | 1 | $38.95 | |
| 15 | 0602-972 | CHAIN, 72P (15 WIDE) | 1 | $142.95 | |
| 16 | 0602-872 | SHAFT, REVERSE IDLER | 1 | $113.95 | |
| 17 | 0702-365 | GEAR, 19T IDLER - ASSY | 1 | $178.95 | |
| 18 | 1602-045 | BEARING,DC-.625 X .625 | 1 | $19.25 | |
| 19 | 0602-215 | WASHER, THRUST-.625 ID X.030 X 1.105OD | 1 | $3.85 | |
| 20 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 21 | 8002-130 | SCREW, CAP-HH 5/16-18 X .75 G5 Z&Y | 1 | $0.68 | |
| 22 | 0702-555 | BRACKET, CHAIN BACKING-WELDT(0602-900) | 1 | $110.95 | |
| 23 | 0623-293 | PLUG, DRAIN | 1 | $2.61 | |
| 24 | 1602-213 | O-RING,2-013 | 1 | $0.40 | |
| 25 | 0602-479 | PLUG, DRAIN-MAGNETIC | 1 | $22.01 | |
| 26 | 0638-881 | KIT, REVERSE DRIVE ADAPTER | 1 | $51.95 | |
| 27 | 0602-012 | SPACER, EXT SHAFT-1.0 X 2.0 X .155TH | 1 | $19.25 | |
| 28 | 0623-786 | SCREW,SELF TAP-TSPNH 10-24X.375 | 1 | $1.78 | |
| 29 | 0602-366 | PIN, ALIGNING-IDLERS | 1 | $1.37 | |
| 30 | 0605-014 | O-RING,RUBBER | 1 | $0.26 | |
| 31 | 0702-394 | SPROCKET,40T X 15 WIDE - ASSY | 1 | $365.95 | |
| 32 | 0602-016 | BEARING,J-2012 DC-1.250 | 1 | $23.39 | |
| 34 | 0623-182 | SCREW,CAP-HSBH 10-32 X .875 | 1 | $0.26 | |
| 35 | 0602-138 | SPRING,COMPRESSION-REVERSE | 1 | $3.02 | |
| 36 | 0602-133 | PIN,SLIP-.993 LG | 1 | $17.87 | |
| 37 | 0602-144 | RETAINER,SPRING | 1 | $13.73 | |
| 38 | 0123-430 | NUT,FLEX,LOCK 10-32 | 1 | $2.61 | |
| 39 | 0602-899 | SPROCKET, 22T-IDLER | 1 | $208.95 | |
| 40 | 1602-048 | SHAFT, EXTENSION | 1 | $129.95 | |
| 41 | 1602-044 | WASHER, THRUST-.625 ID X .126 X 1.125 OD | 1 | $13.73 | |
| 42 | 1602-106 | TUBE, DIPSTICK - WELDMENT | 1 | $39.95 | |
| 43 | 1602-107 | DIPSTICK, DROPCASE | 1 | $53.95 | |
| 44 | 0623-640 | SCREW,SELF TAP-HWH 5/16-18X1.0-TT Z & Y | 1 | $0.85 | |
| 45 | 1602-118 | SPROCKET, UPPER-23T 15 WIDE | 1 | $82.95 |
