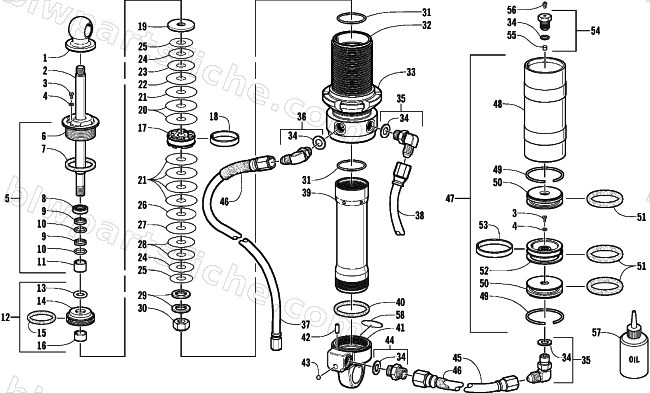

2001 Arctic Cat ZR 440 SNO PRO (CROSS COUNTRY) — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2001 ZR 440 SNO PRO (CROSS COUNTRY)
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-570 | SHOCK,FR,ARM-SNO CROSS | 1 | $2,860.95 | |
| 0 | 0704-651 | SHOCK,REAR SUSP(SNO CROSS) | 1 | $4,022.95 | |
| 1 | 1604-913 | TOP EYE | 1 | $309.95 | |
| 2 | 1604-914 | SHAFT,CHROME-12.00X134.20 | 1 | $332.95 | |
| 3 | 1603-553 | SHCS, ST ST-M3X0.5 X 5.0 | 1 | $1.95 | |
| 4 | 1603-552 | SEAL,SELF CENTERING DOWTY-M3 | 1 | $6.34 | |
| 5 | 0704-665 | COVER-ASSY | 1 | $309.95 | |
| 6 | 1604-915 | COVER | 1 | $211.95 | |
| 7 | 1604-916 | O-RING,COVER-DRV0218 | 1 | $17.87 | |
| 8 | 1604-917 | SEAL,SCRAPER | 1 | $32.95 | |
| 9 | 1604-918 | SEAL, STEP | 1 | $40.95 | |
| 10 | 1604-931 | O-RING,BACKING FOR STEP SEAL-DRV0015 | 1 | $3.16 | |
| 11 | 1604-932 | BUSHING, 12.00 X 10.00 | 1 | $21.95 | |
| 12 | 0704-709 | PISTON, SEPARATOR-ASSY | 1 | $133.95 | |
| 13 | 1604-919 | O-RING,FLOATING PISTON SEAL-DRV0112 | 1 | $4.95 | |
| 14 | 1604-933 | PISTON,SEPERATOR(RB 2604-025) | 1 | $100.95 | |
| 15 | 1604-881 | O-RING,COVER-DRV216 | 1 | $21.95 | |
| 16 | 1604-920 | BUSHING-12.00X8.00 | 1 | $16.49 | |
| 17 | 1604-921 | PISTON,35.00MM-NON DISHED | 1 | $280.95 | |
| 18 | 1604-888 | SLYDRING-35.00 | 1 | $63.95 | |
| 19 | 1604-886 | PLATE,STOP-33.00 X 3.00 | 1 | $61.95 | |
| 20 | 3603-058 | VALVE,SHOCK-33MM DIA X 0.20MM | 1 | $23.39 | |
| 21 | 3603-068 | VALVE,SHOCK-33MM DIA X 0.25MM | 1 | $26.95 | |
| 22 | 3603-075 | VALVE,SHOCK-28MM DIA X 0.30MM | 1 | $24.77 | |
| 23 | 3603-074 | VALVE,SHOCK-26MM DIA X 0.30MM | 1 | $24.77 | |
| 24 | 3603-063 | VALVE,SHOCK-24MM DIA X 0.25MM | 1 | $28.95 | |
| 25 | 3603-061 | VALVE,SHOCK-20MM DIA X 0.25MM | 1 | $28.95 | |
| 26 | 3603-067 | VALVE,SHOCK-31MM DIA X 0.25MM | 1 | $27.95 | |
| 27 | 3603-065 | VALVE,SHOCK-28MM DIA X 0.25MM | 1 | $28.95 | |
| 28 | 3603-064 | VALVE,SHOCK-26MM DIA X 0.25MM | 1 | $27.95 | |
| 29 | 1604-960 | PLATE,TOP-19.0X10.0X2.0 | 1 | $53.95 | |
| 30 | 1604-890 | NUT, PISTON | 1 | $15.11 | |
| 31 | 1604-923 | O-RING-DRV0030 | 1 | $8.21 | |
| 32 | 1604-924 | TUBE,OUTER | 1 | $655.95 | |
| 33 | 0603-259 | NUT,RETAINER-SPRING | 1 | $5.65 | |
| 34 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 35 | 1604-908 | ELBOW, 90 DEG-7/16-20 X 1/2-20 W/37 DEG | 1 | $93.95 | |
| 36 | 1604-533 | ELBOW,90 DEG-7/16-20X7/16 W/FLARE | 1 | $37.95 | |
| 37 | 1604-907 | HOSE,PARKER 5919-0606-4-4-4-13.5 | 1 | $139.95 | |
| 38 | 1604-906 | HOSE,PARKER 5919-0606-5-5-5-18.5" | 1 | $196.95 | |
| 39 | 1604-922 | TUBE,INNER | 1 | $442.95 | |
| 40 | 1604-892 | O-RING,STUDCAP/TUBE-DRV0222 | 1 | $15.11 | |
| 41 | 1604-926 | STUDCAP | 1 | $445.95 | |
| 42 | 1604-925 | PIN,SPLIT-ST ST-4.00X10.00 | 1 | $2.95 | |
| 44 | 1603-542 | CONNECTOR, 7/16-20 X 1/2-20 W/37 DEG FLA | 1 | $51.95 | |
| 45 | 1604-927 | HOSE-5919-0606-5-5-5-14.5" | 1 | $141.95 | |
| 46 | 1604-928 | HEAT SHRINK-ATUM-1/2"ID X 2.0" | 1 | $17.87 | |
| 47 | 0704-654 | RESERVOIR,ASSY | 1 | $838.95 | |
| 48 | 1603-545 | BODY,RESERVOIR-120.65 LG | 1 | $241.95 | |
| 49 | 1603-547 | CIRCLIP-50.25X1.63 | 1 | $37.95 | |
| 50 | 1603-548 | COVER,RESERVOIR | 1 | $121.95 | |
| 51 | 1603-549 | O-RING,RESERVOIR-DRV0324 | 1 | $34.95 | |
| 52 | 1603-551 | PISTON,RESERVOIR | 1 | $222.95 | |
| 53 | 1603-550 | SLYDRING-45.00 | 1 | $28.95 | |
| 54 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 56 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 57 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 58 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 |
