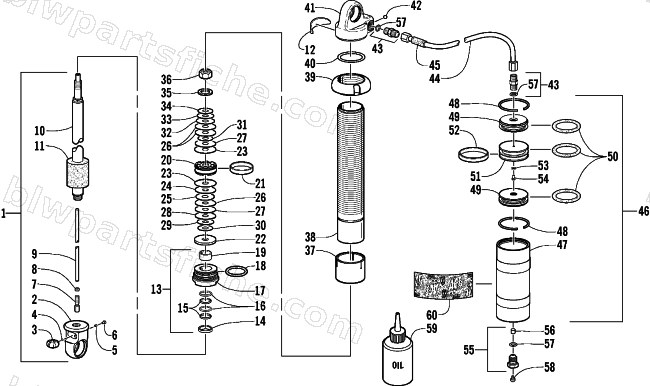

2001 Arctic Cat ZR 440 SNO PRO (CROSS COUNTRY) — FRONT SUSPENSION SHOCK ABSORBER (Cross Country)
2001 ZR 440 SNO PRO (CROSS COUNTRY)
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0703-838 | SHOCK, SKI-CLICKER-RH(CROSS COUNTRY) | 1 | $1,208.95 | |
| 0 | 0703-839 | SHOCK, SKI-CLICKER-LH(CROSS COUNTRY) | 1 | $1,948.95 | |
| 1 | 0703-918 | SHAFT,CHROME-ASSY | 1 | $1,818.95 | |
| 2 | 1603-532 | TOP EYE | 1 | $483.95 | |
| 3 | 1604-868 | KNOB,REBOUND AJDUSTER | 1 | $62.95 | |
| 4 | 1604-872 | BALL-ST ST-3.00 | 1 | $1.95 | |
| 5 | 1604-873 | SLUG,SILICONE | 1 | $2.95 | |
| 6 | 1604-871 | SCREW,GRUB-ST ST-M4X0.7X3.0LG | 1 | $0.95 | |
| 7 | 1604-870 | ADJUSTER,REBOUND | 1 | $105.95 | |
| 8 | 1604-869 | O-RING,REBOUND ADJUSTER-DRV0103 | 1 | $2.95 | |
| 9 | 1603-535 | ADJUSTER,ROD-176.50 D.A.L. | 1 | $38.95 | |
| 10 | 1603-534 | SHAFT,CHROME-16.00X204.00 | 1 | $882.95 | |
| 11 | 1603-533 | BUMPER,JOUNCE | 1 | $121.95 | |
| 12 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 13 | 0704-664 | COVER, SLIDING-ASSY | 1 | $334.95 | |
| 14 | 1604-882 | SEAL,SCRAPER | 1 | $36.95 | |
| 15 | 1604-884 | O-RING,STEP SEAL-DRV0017 | 1 | $2.95 | |
| 16 | 1604-883 | SEAL,STEP | 1 | $52.95 | |
| 18 | 1604-881 | O-RING,COVER-DRV216 | 1 | $21.95 | |
| 19 | 1604-885 | BUSHING-16.00 X 10.00 | 1 | $20.63 | |
| 20 | 1604-934 | PISTON,35MM-2X0.050 BLEEDS | 1 | $314.95 | |
| 21 | 1604-888 | SLYDRING-35.00 | 1 | $63.95 | |
| 22 | 1604-886 | PLATE,STOP-33.00 X 3.00 | 1 | $61.95 | |
| 23 | 3603-058 | VALVE,SHOCK-33MM DIA X 0.20MM | 1 | $23.39 | |
| 24 | 3603-045 | VALVE,SHOCK-28MM DIA X 0.15MM | 1 | $23.39 | |
| 25 | 3603-052 | VALVE,SHOCK-22MM DIA X 0.20MM | 1 | $22.95 | |
| 26 | 3603-057 | VALVE,SHOCK-31MM DIA X 0.20MM | 1 | $26.95 | |
| 27 | 3603-047 | VALVE,SHOCK-31MM DIA X 0.15MM | 1 | $23.39 | |
| 28 | 3603-055 | VALVE,SHOCK-28MM DIA X 0.20MM | 1 | $23.39 | |
| 29 | 3603-054 | VALVE,SHOCK-26MM DIA X 0.20MM | 1 | $23.39 | |
| 30 | 3603-060 | VALVE,SHOCK-18MM DIA X 0.25MM | 1 | $23.39 | |
| 31 | 3603-042 | VALVE,SHOCK-22MM DIA X 0.15MM | 1 | $22.95 | |
| 32 | 3603-075 | VALVE,SHOCK-28MM DIA X 0.30MM | 1 | $24.77 | |
| 33 | 3603-074 | VALVE,SHOCK-26MM DIA X 0.30MM | 1 | $24.77 | |
| 34 | 3603-073 | VALVE,SHOCK-24MM DIA X 0.30MM | 1 | $24.77 | |
| 35 | 1604-968 | PLATE,TOP-22.0X10.0X2.0 THK | 1 | $51.95 | |
| 36 | 1604-890 | NUT, PISTON | 1 | $15.11 | |
| 37 | 1603-271 | SLEEVE,WEAR-FRT SHOCK | 1 | $20.95 | |
| 38 | 1603-537 | TUBE | 1 | $423.95 | |
| 39 | 0603-960 | NUT, SPRING ADJUSTER | 1 | $3.95 | |
| 40 | 1604-892 | O-RING,STUDCAP/TUBE-DRV0222 | 1 | $15.11 | |
| 41 | 1603-540 | STUDCAP | 1 | $437.95 | |
| 41 | 1603-541 | STUDCAP | 1 | $467.95 | |
| 43 | 1603-542 | CONNECTOR, 7/16-20 X 1/2-20 W/37 DEG FLA | 1 | $51.95 | |
| 44 | 1603-543 | HOSE,PARKER-F919-0606-5-5-5-11.0" | 1 | $147.95 | |
| 45 | 1604-928 | HEAT SHRINK-ATUM-1/2"ID X 2.0" | 1 | $17.87 | |
| 46 | 0704-654 | RESERVOIR,ASSY | 1 | $838.95 | |
| 47 | 1603-545 | BODY,RESERVOIR-120.65 LG | 1 | $241.95 | |
| 48 | 1603-547 | CIRCLIP-50.25X1.63 | 1 | $37.95 | |
| 49 | 1603-548 | COVER,RESERVOIR | 1 | $121.95 | |
| 50 | 1603-549 | O-RING,RESERVOIR-DRV0324 | 1 | $34.95 | |
| 51 | 1603-551 | PISTON,RESERVOIR | 1 | $222.95 | |
| 52 | 1603-550 | SLYDRING-45.00 | 1 | $28.95 | |
| 53 | 1603-552 | SEAL,SELF CENTERING DOWTY-M3 | 1 | $6.34 | |
| 54 | 1603-553 | SHCS, ST ST-M3X0.5 X 5.0 | 1 | $1.95 | |
| 55 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 57 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 58 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 59 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 60 | 4611-261 | DECAL, ACT (SHEET) | 1 | $3.44 |
