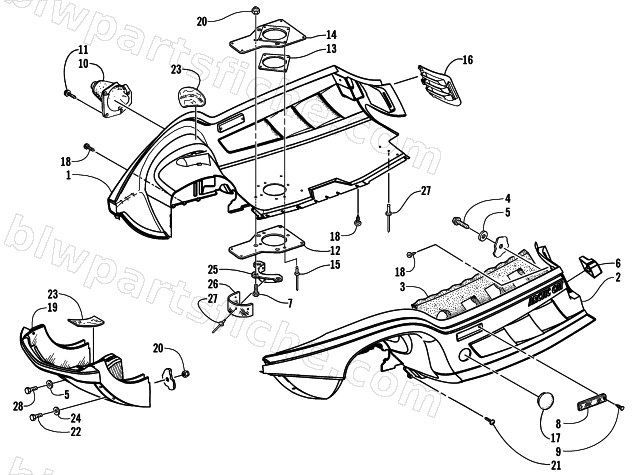

2001 Arctic Cat MOUNTAIN CAT 1000 () — BELLY PAN AND FRONT BUMPER ASSEMBLY
2001 MOUNTAIN CAT 1000 ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 3 | 0617-301 | FOAM,BELLYPAN - L.H. | 1 | $28.95 | |
| 4 | 0623-647 | SCREW,SELF TAP-HWH 1/4X2.0 A Z&Y | 1 | $0.95 | |
| 5 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 6 | 1606-448 | SUPPORT, BELLYPAN-RH (ZRT) | 1 | $32.95 | |
| 6 | 1606-449 | SUPPORT, BELLYPAN-LH (ZRT) | 1 | $30.95 | |
| 7 | 8002-040 | SCREW,CAP-HH 1/4-20 X.75 G5 Z&Y | 1 | $0.40 | |
| 8 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 9 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 10 | 0605-332 | BOOT,STEERING-DRAG LINK-RH | 1 | $40.95 | |
| 10 | 0605-409 | BOOT, STEERING-DRAG LINK-LH (ZRT) | 1 | $42.95 | |
| 11 | 0623-564 | SCREW,TAPPING #10 X 1.00 HWH | 1 | $3.57 | |
| 12 | 1612-063 | SHIELD, HEAT OUTER BELLYPAN | 1 | $62.95 | |
| 13 | 0612-890 | SEAL,EXHAUST OUTLET | 1 | $33.95 | |
| 14 | 1612-064 | SHIELD, HEAT INNER BELLYPAN | 1 | $31.95 | |
| 15 | 8060-510 | RIVET,BLIND-DH SS58 BLK | 1 | $0.68 | |
| 16 | 1606-044 | LOUVER, AIR INTAKE-RH-BLK | 1 | $46.95 | |
| 16 | 1606-045 | LOUVER, AIR INTAKE-LH-BLK | 1 | $46.95 | |
| 17 | 0623-600 | PLUG,BELLYPAN-2.00 | 1 | $4.82 | |
| 18 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 19 | 1606-326 | BUMPER, FRONT | 1 | $206.95 | |
| 20 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 21 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 22 | 8002-041 | SCREW,CAP-HH 1/4-20 X.875 G5 Z&Y | 1 | $0.40 | |
| 23 | 0619-206 | TAPE,ALUM FOIL - 6" X 30 FT | 1 | $7.77 | |
| 24 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 25 | 1612-065 | DEFLECTOR, EXHAUST | 1 | $14.95 | |
| 26 | 1612-067 | FLAP,EXHAUST DEFLECTOR | 1 | $6.95 | |
| 27 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 28 | 8002-044 | SCREW,CAP-HH 1/4-20 X1.25 G5 Z&Y | 1 | $0.68 |
