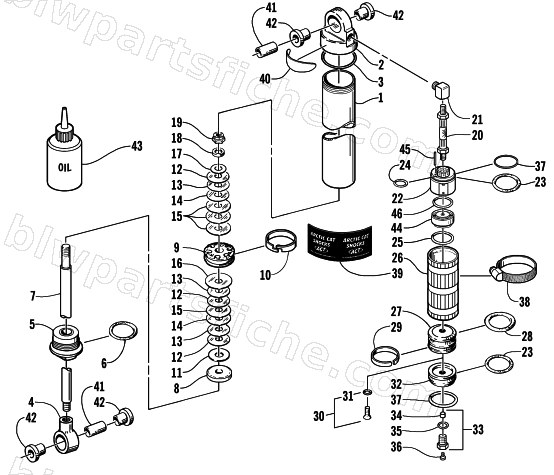

2000 Arctic Cat ZR 600 BLAIR MORGAN SIGNATURE EDITION — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2000 ZR 600 BLAIR MORGAN SIGNATURE EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0704-512 | SHOCK, REAR,ARM-PIGGY BACK | 1 | $654.95 | |
| 1 | 1604-544 | BODY, SHOCK-1.625X7.330 (MELONITE) | 1 | $149.95 | |
| 2 | 1603-959 | END CAP,SHOCK-CLICKER | 1 | $71.95 | |
| 3 | 1604-280 | O-RING,END CAP | 1 | $3.02 | |
| 4 | 1603-503 | EYELET,SHOCK - 1.000 DIA X 1.137 LGTH | 1 | $26.95 | |
| 5 | 0704-382 | END CAP, LONG - ASSY | 1 | $56.95 | |
| 6 | 1604-271 | O-RING,OUTER | 1 | $2.47 | |
| 8 | 1604-511 | SPACER,SHAFT-.530ID X .75 OD X .25 | 1 | $22.95 | |
| 9 | 1603-273 | PISTON, .041 ORIFICE | 1 | $60.95 | |
| 10 | 1604-274 | STRAP, PISTON - TEFLON | 1 | $24.77 | |
| 11 | 1604-272 | WASHER, TOP OUT -1.125 x .094 | 1 | $1.37 | |
| 12 | 1603-065 | VALVE,SHOCK- .900 DIA X .010 | 1 | $4.13 | |
| 13 | 2603-075 | VALVE,SHOCK-1.000 DIA X .010 | 1 | $5.95 | |
| 14 | 2603-095 | VALVE,SHOCK-1.100 DIA X .010 | 1 | $5.95 | |
| 15 | 2603-125 | VALVE,SHOCK-1.250 DIA X .010 | 1 | $5.51 | |
| 16 | 1603-132 | VALVE,SHOCK-1.300 DIA X .006 | 1 | $4.13 | |
| 17 | 1603-055 | VALVE,SHOCK- .800 DIA X .010 | 1 | $4.40 | |
| 18 | 1604-273 | WASHER, BACKUP - .620 x .094 | 1 | $1.95 | |
| 19 | 0623-696 | NUT, FLEX - 3/8-24 UNF Z&Y | 1 | $2.95 | |
| 20 | 1603-317 | HOSE,RES TO SHOCK-3" | 1 | $86.95 | |
| 21 | 0603-964 | ELBOW, HOSE FITTING - BRASS | 1 | $18.95 | |
| 22 | 1604-728 | END CAP,RESERVOIR-1/8-27 NPT | 1 | $40.95 | |
| 23 | 0603-968 | O-RING - .139 X 1.484 | 1 | $2.75 | |
| 24 | 0603-975 | RING, .070 X .801 | 1 | $0.65 | |
| 25 | 0603-984 | CIRCLIP, VALVE BODY - .063 DIA X 1.38 ID | 1 | $6.95 | |
| 26 | 1603-315 | BODY,RESERVOIR-4.75" GROOVED | 1 | $74.95 | |
| 27 | 0603-986 | PISTON, FLOATING - RESERVIOR | 1 | $79.95 | |
| 28 | 0603-987 | O-RING - .210 X 1.350 | 1 | $8.21 | |
| 29 | 0603-988 | STRAP, PISTON - FLOATING - TEFLON | 1 | $34.95 | |
| 30 | 0623-697 | SCREW, MACH - HSFH 10-24X3/8 BLK | 1 | $0.25 | |
| 31 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 32 | 0703-540 | END CAP, RESERVOIR,ASSY | 1 | $56.95 | |
| 33 | 0704-383 | VALVE, PRESSURE - ASSY | 1 | $14.95 | |
| 35 | 1604-284 | O-RING, PRESSURE VALVE | 1 | $1.95 | |
| 36 | 0624-433 | SCREW, MACH - HSBH 8-32X1/4 SS | 1 | $0.68 | |
| 37 | 0603-985 | CIRCLIP,RESERVOIR - .063 DIA X 1.77 ID | 1 | $1.95 | |
| 38 | 1603-316 | CLAMP,RESEVOIR-60-80MM (59-82MM) | 1 | $6.95 | |
| 39 | 3611-691 | DECAL,SHOCK-"ACT" | 1 | $23.95 | |
| 40 | 3611-007 | DECAL,SHOCK-WARNING | 1 | $12.35 | |
| 41 | 1604-397 | SLEEVE, EYELET - INNER - .950 | 1 | $3.99 | |
| 42 | 1604-262 | BUSHING,SHOCK-.125 FLANGE | 1 | $3.02 | |
| 43 | 4639-366 | S/M SHOCK OIL-1 QUART | 1 | $21.95 | |
| 44 | 0703-542 | OIL RELIEF,2 PORT- ASSY | 1 | $117.95 | |
| 45 | 1603-406 | PIN,INDICATOR-KNOB | 1 | $3.44 | |
| 46 | 0603-970 | O-RING - .103 X 1.362 | 1 | $1.92 |
