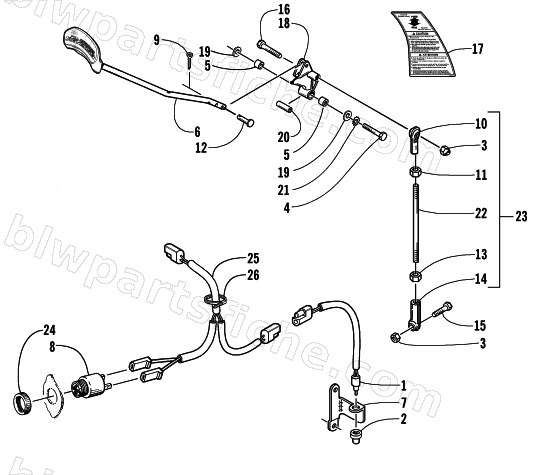

2000 Arctic Cat ZL 500 (SOLAR FLARE) — REVERSE SHIFT LEVER ASSEMBLY (OPTIONAL)
2000 ZL 500 (SOLAR FLARE)
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1639-635 | KIT, REVERSE SHIFT LEV - '00 FAN/ZL'S\ | 1 | $154.95 | |
| 1 | 0630-011 | SWITCH, ALARM | 1 | $60.95 | |
| 2 | 0630-013 | BOOT,SWITCH-REVERSE | 1 | $20.63 | |
| 3 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 4 | 8002-140 | SCREW,CAP-HH 5/16-18 X2.75 G5 Z&Y | 1 | $1.23 | |
| 5 | 0602-844 | BEARING, (GARLOCK 08DU08) SHOCK END .500 | 1 | $3.16 | |
| 6 | 0602-998 | LEVER,REVERSE | 1 | $45.95 | |
| 7 | 0602-854 | BRACKET,REV.SWITCH | 1 | $138.95 | |
| 8 | 0630-010 | ALARM,REVERSE | 1 | $112.95 | |
| 10 | 0602-305 | ROD END L.H. 5/16-24 UNF | 1 | $22.95 | |
| 11 | 0623-260 | NUT,HEX JAM 5/16-24 NF L H | 1 | $1.09 | |
| 12 | 0623-641 | PIN,CLEVIS-3/16X1 | 1 | $1.19 | |
| 13 | 0123-144 | NUT,HEX-JAM 5/16-24 NF ZN | 1 | $0.26 | |
| 14 | 0602-322 | ROD END,5/16-24-RH | 1 | $29.95 | |
| 15 | 8002-131 | SCREW,CAP-HH 5/16-18 X.875 G5 Z&Y | 1 | $0.95 | |
| 16 | 8002-139 | SCREW,CAP-HH 5/16-18 X2.50 G5 Z&Y | 1 | $1.95 | |
| 17 | 2611-309 | DECAL,REVERSE | 1 | $16.95 | |
| 17 | 3611-026 | DECAL,REVERSE 500/600 TWIN | 1 | $68.95 | |
| 17 | 3611-610 | DECAL, REVERSE-PANTHER | 1 | $162.95 | |
| 18 | 0702-335 | LINK,SHIFT PIVOT W/BUSHING | 1 | $82.95 | |
| 19 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 20 | 0602-853 | AXLE,PIVOT LINK | 1 | $12.95 | |
| 21 | 8053-242 | WASHER,LOCK-5/16 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 22 | 0702-290 | LINK,SHIFTING-LOWER | 1 | $94.95 | |
| 24 | 0630-017 | RING,RETAINING-REV ALARM | 1 | $12.35 | |
| 25 | 0686-120 | HARNESS,WIRING-ALARM | 1 | $41.95 | |
| 26 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
