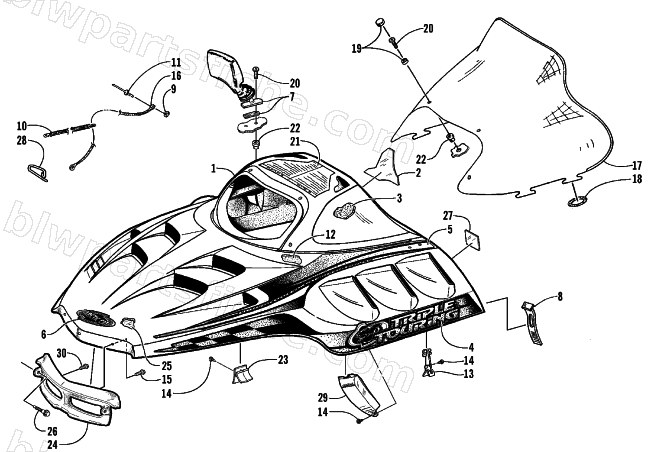

1999 Arctic Cat TRIPLE TOURING — HOOD AND WINDSHIELD ASSEMBLY
1999 TRIPLE TOURING
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0718-708 | HOOD, W/O DECAL - '99 TRPL TOUR | 1 | $1,515.95 | |
| 1 | 0718-685 | HOOD W/DECALS-99 TRPL TOUR | 1 | $1,723.95 | |
| 2 | 3611-364 | DECAL, CAUTION - REVERSE | 1 | $34.95 | |
| 3 | 0717-112 | FOAM, HOOD-UPR RH | 1 | $16.95 | |
| 3 | 0717-113 | FOAM, HOOD-UPR LH | 1 | $14.95 | |
| 4 | 3611-090 | DECAL,HOOD- LOWER RH | 1 | $72.95 | |
| 4 | 3611-091 | DECAL,HOOD-LOWER LH | 1 | $72.95 | |
| 5 | 3611-088 | DECAL,HOOD-UPPER RH | 1 | $89.95 | |
| 5 | 3611-089 | DECAL,HOOD-UPPER LH | 1 | $89.95 | |
| 6 | 3611-092 | DECAL,HOOD-CREST | 1 | $40.95 | |
| 8 | 1606-067 | STRAP, HOLDDOWN- HOOD | 1 | $12.35 | |
| 9 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 10 | 0123-510 | SPRING,EXTN-HARNESS 4.50 | 1 | $30.95 | |
| 11 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 12 | 0717-136 | FOAM,HOOD-RH | 1 | $18.95 | |
| 12 | 0717-137 | FOAM,HOOD-LH | 1 | $15.95 | |
| 13 | 1606-321 | GUIDE, HOOD | 1 | $3.44 | |
| 14 | 0623-257 | SCREW,SELF TAP-HWH #8X1/2 TYPE A | 1 | $1.09 | |
| 15 | 0623-790 | SCREW, HI-LO #10 X 1.00 HWH | 1 | $0.85 | |
| 16 | 1606-637 | CABLE, HOOD-38.0" | 1 | $16.49 | |
| 17 | 1606-323 | WINDSHIELD - FORMED | 1 | $148.95 | |
| 18 | 0616-032 | O-RING-WINDSHIELD (1 I.D.) | 1 | $1.78 | |
| 19 | 0124-054 | SNAP CAP W/WASHER | 1 | $1.23 | |
| 20 | 0123-549 | SCREW,MACH-PHTRH 10-32 X 1.00 Z&Y | 1 | $0.29 | |
| 21 | 3611-360 | DECAL, WARNING-GENL & BRAKE | 1 | $162.95 | |
| 22 | 0123-010 | NUT,EXPANSION 10-32 | 1 | $6.75 | |
| 23 | 1606-622 | GUIDE, HOOD (FRONT) | 1 | $2.95 | |
| 24 | 1606-324 | HINGE, HOOD | 1 | $82.95 | |
| 25 | 0619-206 | TAPE,ALUM FOIL - 6" X 30 FT | 1 | $7.77 | |
| 27 | 3611-362 | DECAL, CAUTION - FUEL (ENG & FRCH) | 1 | $18.95 | |
| 28 | 0115-528 | CABLE HOOK | 1 | $13.95 | |
| 30 | 0623-791 | SCREW, HI-LO #10 X 0.75 HWH | 1 | $0.55 |
