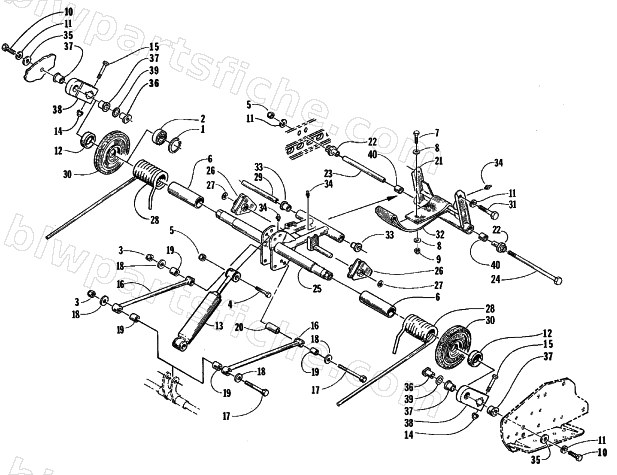

1999 Arctic Cat POWDER SPECIAL 500 EFI — REAR SUSPENSION REAR ARM ASSEMBLY
1999 POWDER SPECIAL 500 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 2 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 3 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 4 | 8002-227 | SCREW,CAP-HH 3/8-16 X2.00 G5 Z&Y | 1 | $1.95 | |
| 5 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 6 | 0114-254 | SLEEVE,SPRING | 1 | $6.95 | |
| 7 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 8 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 9 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 10 | 8002-224 | SCREW,CAP-HH 3/8-16 X1.25 G5 Z&Y | 1 | $1.09 | |
| 11 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 12 | 1604-365 | SPACER,OFFSET ARM-HEX SHAFT | 1 | $16.95 | |
| 13 | 1604-370 | SHOCK,REAR ARM | 1 | $379.95 | |
| 14 | 8040-426 | NUT,HEX LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 15 | 8002-138 | SCREW,CAP-HH 5/16-18 X2.25 G5 Z&Y | 1 | $0.95 | |
| 16 | 0704-334 | LINK,REAR SHOCK-PTD | 1 | $30.95 | |
| 17 | 8002-233 | SCREW,CAP-HH 3/8-16 X3.50 G5 Z&Y | 1 | $1.78 | |
| 18 | 8050-282 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.95 | |
| 19 | 1604-172 | AXLE,LINK-REAR SHOCK | 1 | $1.64 | |
| 20 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 | |
| 21 | 0704-624 | ARM,REAR-MACH(GRN) | 1 | $216.95 | |
| 22 | 1604-201 | AXLE,SERRATED-.875 OD | 1 | $8.95 | |
| 24 | 0623-782 | SCREW,CAP-HH 3/8-16X10 GR 8 Z&Y | 1 | $13.73 | |
| 25 | 1704-508 | ARM, IDLER-HEX-FABR-16.54 | 1 | $206.95 | |
| 26 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 26 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 27 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 28 | 0704-888 | SPRING,SUSPENSION-RH-PTD BLK | 1 | $92.95 | |
| 28 | 0704-889 | SPRING,SUSPENSION-LH-PTD BLK | 1 | $92.95 | |
| 29 | 1604-208 | AXLE,ALUM-.625 X 6.817 | 1 | $42.95 | |
| 30 | 0604-374 | WHEEL,IDLER-5.63 W/1 ID | 1 | $53.95 | |
| 31 | 8012-223 | SCREW,CAP-HHNLP 3/8-16X1.125 G5 Z&Y | 1 | $3.95 | |
| 32 | 1604-298 | STRAP,LIMITER-REAR | 1 | $56.95 | |
| 33 | 1604-100 | BUSHING,FLARED-BRONZE (.628 ID) | 1 | $6.75 | |
| 34 | 9916-963 | ZERK,.188 X.094 SHANK (PRESS FIT) | 1 | $3.71 | |
| 35 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 36 | 1604-181 | AXLE,OFFSET ARM-POWDER METAL | 1 | $14.95 | |
| 37 | 1604-202 | BUSHING,FLARED-BRONZE{.750 ID} | 1 | $15.11 | |
| 38 | 0704-981 | OFFSET,ARM (HEX)-ASSY | 1 | $53.95 | |
| 39 | 1604-187 | WASHER, OFFSET ARM | 1 | $2.06 | |
| 40 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 |
