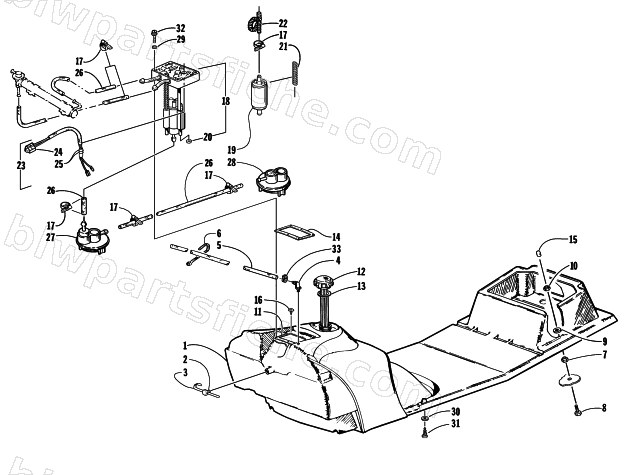

1998 Arctic Cat ZR 600 EFI LE XC — GAS TANK AND FUEL PUMP ASSEMBLIES
1998 ZR 600 EFI LE XC
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0770-359 | TANK, GAS - ASSY- 99 500/600 PS EFI | 1 | $322.95 | |
| 2 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 3 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 4 | 0670-572 | VENT,GAS TANK | 1 | $3.95 | |
| 5 | 0610-015 | HOSE,GAS 1/4 X100' | 1 | $231.59 | |
| 5 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 | |
| 6 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 7 | 8041-366 | NUT,HEX THIN LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 8 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 9 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 10 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 11 | 0670-409 | RING,RETAINING-EFI FUEL PUMP | 1 | $31.95 | |
| 12 | 0670-658 | CAP,GAS-W/GAUGE | 1 | $45.95 | |
| 13 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 14 | 0670-410 | SEAL,MOUNTING-FUEL PUMP EFI | 1 | $40.95 | |
| 16 | 0623-165 | CLIP, X-MAS TREE-5/32 | 1 | $1.50 | |
| 17 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 18 | 0670-894 | PUMP,FUEL-ASS'Y-PFA-12-KEFI | 1 | $1,170.95 | |
| 19 | 3005-268 | PUMP ASSY,FUEL(KEFI) | 1 | $721.95 | |
| 20 | 0670-232 | RING,RETAINING-EFI PUMP | 1 | $6.59 | |
| 21 | 0670-316 | SPRING, COMPRESSION - ELEC FUEL PUMP | 1 | $5.95 | |
| 22 | 0670-315 | HOSE, LOOPED FUEL PUMP | 1 | $63.95 | |
| 23 | 0670-747 | HARNESS, PUMP-FUEL (KEFI) | 1 | $268.95 | |
| 24 | 0670-380 | HOUSING, CONNECTOR | 1 | $5.95 | |
| 25 | 0670-381 | O-RING | 1 | $14.95 | |
| 26 | 0610-075 | HOSE,GASLINE-10'ROLL | 1 | $150.95 | |
| 27 | 0770-731 | KIT,FUEL PICKUP | 1 | $185.95 | |
| 28 | 1670-619 | PICKUP, FUEL-(MP12)SMALL NONVENTED | 1 | $69.95 | |
| 29 | 0623-371 | WASHER,NYLON(ARDEN LWNY-016-9) | 1 | $0.15 | |
| 30 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 31 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 32 | 0623-521 | SCREW,MACH-HWH-10-24X1.25-Z&Y | 1 | $5.95 | |
| 33 | 0623-063 | CLAMP, HOSE (SNP02) | 1 | $4.40 |
