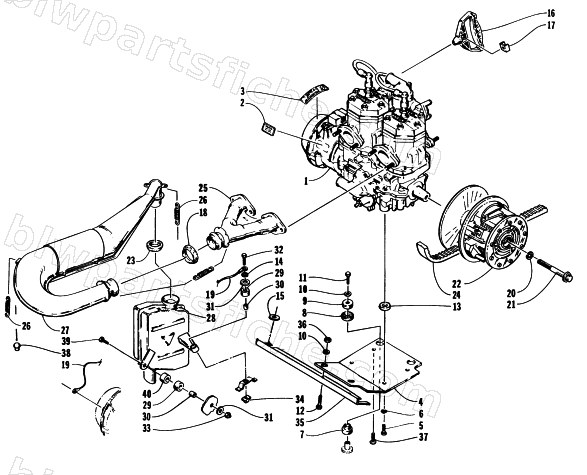

1997 Arctic Cat ZL 440 — ENGINE AND RELATED PARTS
1997 ZL 440
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-186 | ENGINE,440 L/W L/C | 1 | $5,271.95 | |
| 2 | 2611-622 | DECAL, ENGINE P/N 0662-186 | 1 | $3.95 | |
| 5 | 8002-405 | SCREW,CAP-HH 1/2-13 X1.50 G5 Z&Y | 1 | $1.50 | |
| 6 | 8051-332 | WASHER,SPR LOCK-1/2 .502X.869X.125 Z&Y | 1 | $0.40 | |
| 8 | 0123-745 | WASHER,CUP | 1 | $22.01 | |
| 9 | 0108-287 | MOUNT,ENGINE-FEMALE | 1 | $14.95 | |
| 10 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 11 | 8012-222 | SCREW, CAP - HHNLP 3/8-16X1.0 G5 Z&Y | 1 | $1.95 | |
| 12 | 8002-224 | SCREW,CAP-HH 3/8-16 X1.25 G5 Z&Y | 1 | $1.09 | |
| 13 | 0608-121 | SPACER,ENGINE-.562 X 1.00 X .240 | 1 | $5.37 | |
| 14 | 8053-212 | WASHER,LOCK-1/4 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 15 | 0623-634 | WASHER,FLAT- .970 X 1.50 X .134 | 1 | $0.75 | |
| 16 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 17 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 18 | 0612-131 | GASKET,EXHAUST-HEADER JOINT | 1 | $29.95 | |
| 19 | 0686-099 | HARNESS,ENGINE GROUND | 1 | $9.59 | |
| 20 | 0623-210 | WASHER, LOCK-1/2" HI-COLLAR | 1 | $0.68 | |
| 21 | 0623-206 | BOLT,COUNTERBORE-1/2-20X5.5 | 1 | $20.63 | |
| 22 | 0746-839 | KIT,DRIVE CLUTCH-UNCAL-8.25 30MM/D | 1 | $850.95 | |
| 23 | 0612-188 | GASKET,EXH.-TAIL PIPE | 1 | $32.95 | |
| 24 | 0627-012 | BELT,DRIVE REG. COMPOUND 12.2 CTRS | 1 | $92.95 | |
| 25 | 0712-162 | MANIFOLD,EXHAUST-WELDT | 1 | $168.95 | |
| 26 | 0123-321 | SPRING,EXTENSION | 1 | $5.51 | |
| 27 | 0712-174 | CHAMBER,EXPANSION-ASSY | 1 | $395.95 | |
| 28 | 0712-222 | RESONATOR,EXHAUST-WELDT ('97 440 ZL) | 1 | $535.95 | |
| 29 | 0612-107 | BUSHING,RESONATOR MTG | 1 | $12.95 | |
| 31 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 32 | 8002-044 | SCREW,CAP-HH 1/4-20 X1.25 G5 Z&Y | 1 | $0.68 | |
| 33 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 34 | 0623-157 | RETAINER NUT,1/4-20 | 1 | $3.85 | |
| 35 | 0608-129 | SUPPORT,ANGLE - ENG MTG | 1 | $34.95 | |
| 36 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 37 | 0623-503 | SCREW,CAP-BUTTON HEAD 1/2-13X1.25 | 1 | $1.78 | |
| 38 | 0612-111 | BUMPER,MOLDED-RUBBER | 1 | $16.49 | |
| 39 | 8002-046 | SCREW,CAP-HH 1/4-20 X1.75 G5 Z&Y | 1 | $0.95 | |
| 40 | 0616-878 | SPACER,RESONATOR | 1 | $12.95 |
