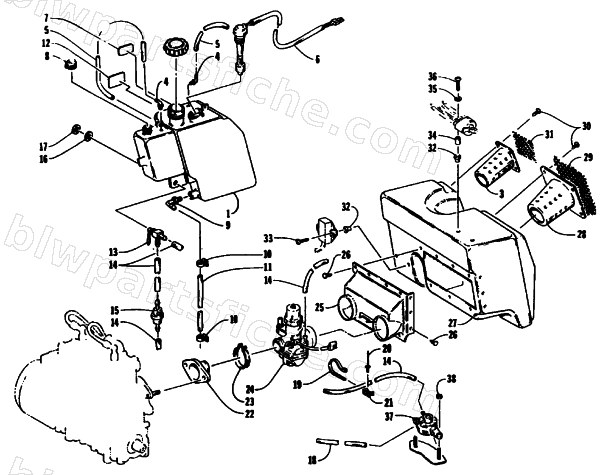

1994 Arctic Cat ZR 700 — OIL TANK, CARBURETOR, FUEL PUMP, AND SILENCER
1994 ZR 700
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0670-440 | TANK,OIL/COOLANT-DUAL NIPPLE | 1 | $224.95 | |
| 2 | 0670-341 | CAP,OIL TANK-W/SEAL | 1 | $16.49 | |
| 3 | 0670-205 | FUNNEL,AIR SILENCER 2 | 1 | $26.95 | |
| 4 | 0670-242 | FITTING,VENT-90 DEGREE | 1 | $3.95 | |
| 5 | 0610-010 | HOSE, VENT-25 FT | 1 | $69.95 | |
| 6 | 0609-503 | SENSOR,OIL LEVEL-ROTARY W/SEAL | 1 | $75.95 | |
| 7 | 1611-564 | DECAL,OIL TANK | 1 | $13.73 | |
| 8 | 0670-035 | CAP,TANK-WATER | 1 | $16.49 | |
| 9 | 0670-002 | FITTING, ELBOW-1/2HBX3/8NPT | 1 | $5.95 | |
| 10 | 0623-028 | CLAMP,5/16-3/4DIA | 1 | $3.57 | |
| 11 | 0610-018 | HOSE 1/2 X15' | 1 | $257.95 | |
| 12 | 0611-978 | DECAL,FUEL SHUT-OFF VALVE | 1 | $10.95 | |
| 13 | 0670-144 | VALVE,SHUT OFF-FUEL | 1 | $50.95 | |
| 14 | 0610-017 | HOSE,GAS 3/16 X100' | 1 | $232.95 | |
| 14 | 0610-008 | HOSE, GAS LINE-3/16X25' | 1 | $93.95 | |
| 15 | 0470-988 | FILTER,FUEL-INLINE | 1 | $17.87 | |
| 16 | 0623-288 | WASHER,FLAT-9/16 ID | 1 | $2.95 | |
| 17 | 0623-287 | NUT,JAM-9/16-18 UNF | 1 | $1.95 | |
| 18 | 0610-007 | HOSE, IMPULSE 3/16 25' | 1 | $102.95 | |
| 19 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 20 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 21 | 0623-228 | MOUNT,CABLE TIE | 1 | $2.95 | |
| 22 | 0670-198 | FLANGE,CARB-40MM W/CLAMP | 1 | $84.95 | |
| 23 | 0670-200 | CLAMP,CARB FLANGE-VM40 W/SPACER | 1 | $24.95 | |
| 24 | 0770-106 | CARBURETOR,VM40-56 W/CARB SW | 1 | $589.95 | |
| 25 | 1670-397 | BOOT, AIR SILENCER | 1 | $113.95 | |
| 26 | 0623-165 | CLIP, X-MAS TREE-5/32 | 1 | $1.50 | |
| 27 | 0770-115 | SILENCER,AIR-W/RIV NUTS | 1 | $136.95 | |
| 28 | 0670-203 | FUNNEL,AIR SILENCER 3.5 | 1 | $26.95 | |
| 29 | 0670-207 | SCREEN,AIR INTAKE | 1 | $27.95 | |
| 31 | 0670-208 | SCREEN,AIR INTAKE | 1 | $16.49 | |
| 32 | 0623-084 | RIVET NUT,FLAT HEAD 10-32UNF X .130-.180 | 1 | $0.95 | |
| 33 | 0123-549 | SCREW,MACH-PHTRH 10-32 X 1.00 Z&Y | 1 | $0.29 | |
| 34 | 0107-630 | SPACER,FUEL PUMP | 1 | $11.95 | |
| 35 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 37 | 0670-189 | FUEL PUMP-ASSEMBLY(DF52-138) | 1 | $156.95 | |
| 38 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 |
