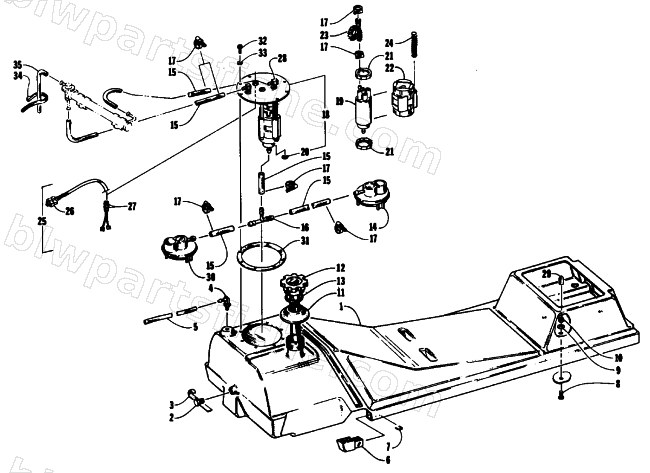

1994 Arctic Cat EXT EFI MOUNTAIN CAT — GAS TANK AND FUEL PUMP ASSEMBLY
1994 EXT EFI MOUNTAIN CAT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0770-077 | TANK,GAS-ASSY | 1 | $274.95 | |
| 1 | 0770-088 | TANK, FUEL W/GAS CAP-NO PUMP | 1 | $235.95 | |
| 2 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 3 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 4 | 0670-242 | FITTING,VENT-90 DEGREE | 1 | $3.95 | |
| 5 | 0610-010 | HOSE, VENT-25 FT | 1 | $69.95 | |
| 6 | 0616-062 | PLUG,SEATBASE-RIGHT | 1 | $3.57 | |
| 6 | 0616-063 | PLUG,SEATBASE-LEFT | 1 | $3.95 | |
| 8 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 9 | 8050-152 | WASHER,FLAT- #10 X .469 X .049 Z&Y | 1 | $3.16 | |
| 10 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 11 | 0117-054 | SEAL,GAS TANK-SPILL | 1 | $32.95 | |
| 12 | 0109-733 | SEAL,GAS CAP | 1 | $3.57 | |
| 13 | 0670-202 | CAP,GAS-W/GAUGE {10.25"} | 1 | $82.95 | |
| 14 | 1670-619 | PICKUP, FUEL-(MP12)SMALL NONVENTED | 1 | $69.95 | |
| 15 | 0610-075 | HOSE,GASLINE-10'ROLL | 1 | $150.95 | |
| 16 | 0670-235 | FITTING,TEE-5/16 | 1 | $4.54 | |
| 17 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 18 | 0670-349 | PUMP,FUEL-ELECTRIC WALBRO #PFA-5 | 1 | $1,086.95 | |
| 19 | 1670-635 | KIT, REBUILD-FUEL PUMP-PFA7 & PFA8 | 1 | $404.95 | |
| 20 | 0670-232 | RING,RETAINING-EFI PUMP | 1 | $6.59 | |
| 21 | 0670-309 | RING,MTG-FUEL PUMP | 1 | $17.87 | |
| 22 | 0670-314 | HOUSING/ISO-POD | 1 | $72.95 | |
| 23 | 0670-315 | HOSE, LOOPED FUEL PUMP | 1 | $63.95 | |
| 24 | 0670-316 | SPRING, COMPRESSION - ELEC FUEL PUMP | 1 | $5.95 | |
| 25 | 0670-379 | HARNESS ASS'Y-ELECT FUEL PUMP W/O GA | 1 | $43.95 | |
| 26 | 0670-380 | HOUSING, CONNECTOR | 1 | $5.95 | |
| 27 | 0670-381 | O-RING | 1 | $14.95 | |
| 28 | 0770-731 | KIT,FUEL PICKUP | 1 | $185.95 | |
| 31 | 0670-351 | SEAL,MTG-FUEL PUMP EFI | 1 | $17.95 | |
| 32 | 0623-420 | SCREW,HWH #10-24X5/8 Z&Y | 1 | $0.95 | |
| 33 | 0623-371 | WASHER,NYLON(ARDEN LWNY-016-9) | 1 | $0.15 | |
| 34 | 0623-285 | CABLE TIE,DOUBLE LOOP | 1 | $3.85 | |
| 35 | 3003-899 | HOSE,AIR VENT | 1 | $25.95 |
